Các loại máy chấn phổ biến nhất tại thị trường Việt Nam

Trong ngành gia công kim loại tấm, máy chấn đóng vai trò không thể thiếu trong việc tạo hình, uốn cong vật liệu theo yêu cầu kỹ thuật. Tuy nhiên, không phải ai cũng hiểu rõ sự khác biệt giữa các loại máy chấn như máy chấn cơ, máy chấn thủy lực, máy chấn CNC hay máy chấn servo. Mỗi dòng máy đều có nguyên lý hoạt động, cấu tạo và ưu điểm riêng, phù hợp với từng nhu cầu sản xuất khác nhau. Bài viết dưới đây sẽ giúp bạn phân biệt rõ từng loại máy chấn, từ đó lựa chọn được thiết bị phù hợp nhất cho xưởng cơ khí của mình.

1. Giới thiệu tổng quan về các loại máy chấn trong gia công kim loại tấm

Máy chấn là một trong những thiết bị quan trọng trong ngành gia công kim loại tấm, được sử dụng để uốn cong, tạo hình tấm kim loại theo yêu cầu kỹ thuật. Tùy vào nguyên lý hoạt động, cấu tạo và mức độ tự động hóa, máy chấn được phân thành nhiều loại khác nhau nhằm đáp ứng đa dạng nhu cầu sản xuất từ thủ công đến công nghiệp hiện đại. Một số dòng máy phổ biến có thể kể đến như: máy chấn cơ, máy chấn thủy lực, máy chấn CNC và máy chấn servo. Mỗi loại đều có đặc điểm, ưu nhược điểm riêng và phù hợp với từng quy mô, mục tiêu sản xuất. Việc hiểu rõ các loại máy chấn sẽ giúp doanh nghiệp lựa chọn giải pháp tối ưu nhất cho quy trình gia công kim loại tấm của mình.

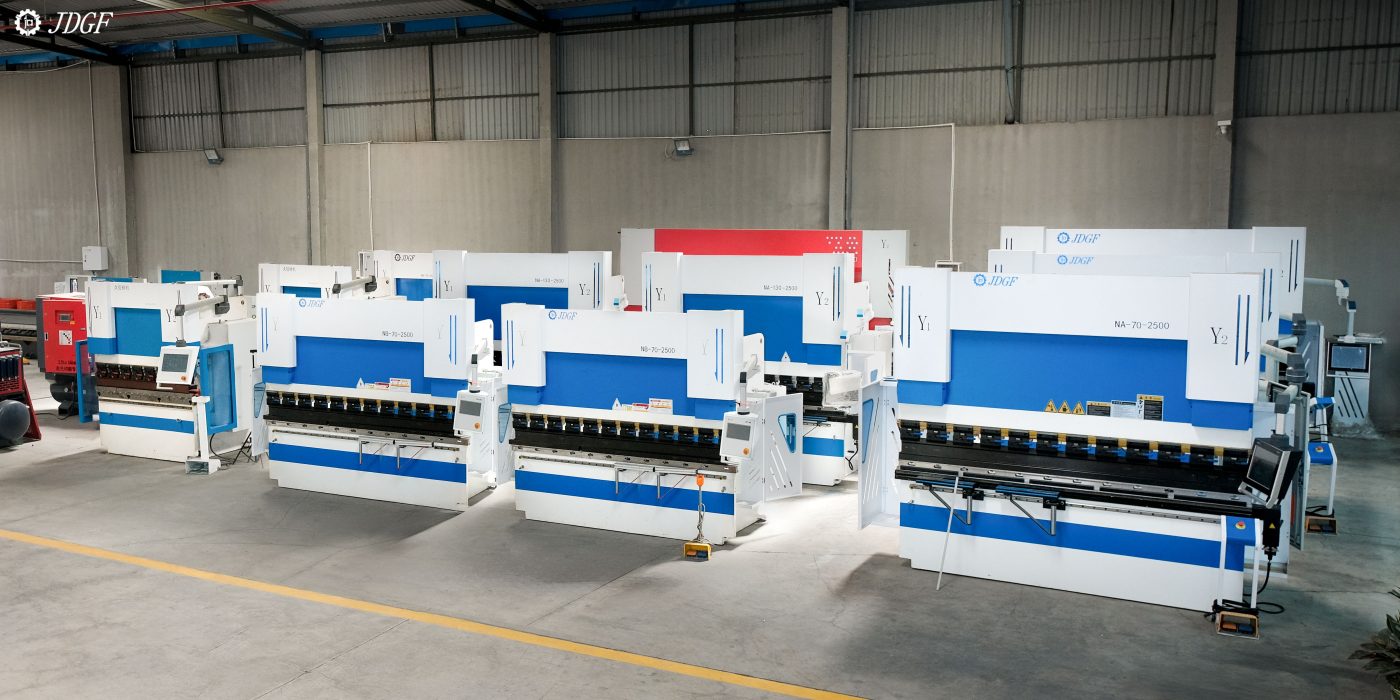

Máy chấn cnc chất lượng giúp nâng cao chất lượng sản phẩm

1.1. Máy chấn là gì?

Máy chấn là thiết bị chuyên dụng dùng để uốn cong, chấn gấp các tấm kim loại theo hình dạng mong muốn trong quá trình gia công cơ khí. Máy hoạt động bằng cách tạo lực ép lớn lên dao chấn và khuôn, khiến tấm kim loại bị biến dạng theo góc hoặc đường cong định sẵn.

Trong ngành cơ khí, máy chấn đóng vai trò quan trọng trong việc sản xuất các sản phẩm như vỏ tủ điện, máng cáp, khung thép, vỏ máy, chi tiết cơ khí chính xác, v.v. Tùy theo yêu cầu kỹ thuật và quy mô sản xuất, máy chấn có thể là loại cơ, thủy lực, CNC hoặc servo mỗi loại phù hợp với từng mức độ tự động hóa và độ chính xác khác nhau.

Máy chấn cnc chất lượng cao, phù hợp với mọi khách hàng

1.2. Tại sao cần hiểu rõ các loại máy chấn khi đầu tư xưởng?

Việc hiểu rõ các loại máy chấn là yếu tố then chốt khi đầu tư xưởng gia công kim loại tấm, bởi mỗi loại máy sẽ có nguyên lý hoạt động, mức độ tự động hóa, chi phí và hiệu suất khác nhau. Lựa chọn sai loại máy có thể dẫn đến chi phí đầu tư cao nhưng không tận dụng hết công suất, hoặc hiệu quả sản xuất thấp, chất lượng sản phẩm không đạt yêu cầu.

Ngoài ra, việc lựa chọn đúng máy chấn còn giúp tối ưu chi phí vận hành, tiết kiệm nhân công, rút ngắn thời gian gia công và tăng khả năng cạnh tranh của xưởng trên thị trường. Do đó, hiểu rõ đặc điểm, ưu nhược điểm của từng dòng máy chấn (cơ, thủy lực, CNC, servo) sẽ giúp nhà đầu tư đưa ra quyết định chính xác, hiệu quả và phù hợp với định hướng sản xuất lâu dài.

Lựa chọn máy chấn chất lượng theo quy mô sản xuất

2. Phân loại máy chấn theo nguyên lý hoạt động

2.1. Máy chấn cơ

Máy chấn cơ hoạt động dựa trên nguyên lý truyền động cơ học thông qua bánh đà (flywheel). Khi động cơ điện quay, nó làm quay bánh đà – một bộ phận có quán tính lớn, giúp tích trữ năng lượng. Năng lượng này sau đó được truyền qua ly hợp và trục khuỷu để tạo ra chuyển động thẳng đứng cho dao chấn (còn gọi là chày).

Khi dao chấn đi xuống, nó ép tấm kim loại vào khuôn (cối chấn) bên dưới, tạo thành đường gấp hoặc góc uốn theo hình dạng mong muốn.

Nguyên lý này giúp máy chấn cơ tạo ra lực ép mạnh, tốc độ nhanh, nhưng độ chính xác phụ thuộc nhiều vào tay nghề thợ và không dễ điều chỉnh lực chấn như các dòng máy hiện đại (ví dụ: máy chấn thủy lực hoặc CNC).

Máy chấn cơ giúp tiết kiệm chi phí khi đầu tư

2.2. Máy chấn thủy lực

Máy chấn thủy lực hoạt động dựa trên nguyên lý truyền động lực bằng chất lỏng (thủy lực)  cụ thể là dầu thủy lực. Nguyên lý này tuân theo định luật Pascal, trong đó áp suất tác dụng lên chất lỏng trong hệ kín sẽ được truyền đi mọi hướng với cường độ như nhau.

Cách hoạt động cụ thể như sau:

1. Động cơ điện dẫn động bơm thủy lực tạo ra áp suất dầu.
   Dầu thủy lực được dẫn qua van điều khiển tới xy-lanh thủy lực.
2. Áp suất dầu trong xy-lanh đẩy pít-tông di chuyển thẳng đứng, kéo theo dao chấn (ram) ép tấm kim loại xuống khuôn.
3. Sau khi hoàn tất hành trình chấn, hệ thống đảo chiều hoặc van xả sẽ đưa dao chấn trở về vị trí ban đầu.

Điểm nổi bật trong nguyên lý thủy lực:

• Dễ dàng điều chỉnh lực ép, tốc độ và hành trình dao chấn.
• Cho phép chấn nhiều loại vật liệu khác nhau với độ dày mỏng tùy chỉnh.
• Hệ thống hoạt động êm hơn và chính xác hơn so với máy chấn cơ.

Máy chấn thủy lực giúp doanh nghiệp gia công chính xác hơn

2.3. Máy chấn CNC

Máy chấn CNC (Computer Numerical Control) hoạt động dựa trên nguyên lý điều khiển tự động bằng máy tính, kết hợp với hệ thống thủy lực hoặc servo điện để thực hiện quá trình chấn kim loại một cách chính xác, lặp lại và tự động hóa cao.

Nguyên lý hoạt động của máy chấn CNC gồm các bước cơ bản sau:

1. Lập trình bản vẽ trên phần mềm CAD/CAM
   • Người vận hành sử dụng phần mềm (như Delem, ESA, Cybelec…) để thiết kế bản vẽ sản phẩm và nhập thông số: chiều dài chấn, góc uốn, loại vật liệu, thứ tự chấn…
2. Hệ điều khiển CNC xử lý và gửi lệnh
   • Sau khi dữ liệu được tải vào máy, hệ thống CNC sẽ tính toán lực chấn cần thiết, vị trí dao chấn, hành trình, tốc độ và góc độ cần đạt.
   • Các lệnh điều khiển này được truyền đến motor, xy-lanh thủy lực hoặc động cơ servo (tùy loại máy).
3. Thực hiện chấn tự động
   • Máy thực hiện quá trình chấn theo đúng thông số lập trình: di chuyển chính xác dao chấn, định vị tấm kim loại bằng backgauge (gá sau), thực hiện từng bước gập đúng vị trí, góc và lực ép.
4. Kiểm soát và phản hồi
   • Một số dòng máy CNC cao cấp còn tích hợp cảm biến, thước quang, hệ thống kiểm tra lực và độ lệch để tự động điều chỉnh sai số, đảm bảo độ chính xác cao nhất cho sản phẩm.

Tóm lại: Máy chấn CNC hoạt động bằng cách tự động hóa hoàn toàn quá trình chấn nhờ vào lập trình kỹ thuật số, giúp tạo ra các sản phẩm có độ chính xác cao, lặp lại ổn định, tiết kiệm nhân công và tối ưu hóa năng suất. Đây là lựa chọn hàng đầu cho các xưởng cơ khí hiện đại, sản xuất hàng loạt hoặc sản phẩm phức tạp.

Máy chấn cnc với nhiều công nghệ thông minh

2.4. Máy chấn servo

Máy chấn servo hoạt động dựa trên nguyên lý truyền động điện hoàn toàn, trong đó động cơ servo điều khiển trực tiếp chuyển động của trục chấn (dao chấn) mà không cần hệ thống thủy lực. Đây là công nghệ hiện đại nhất hiện nay trong ngành chấn kim loại tấm, mang lại hiệu suất cao và độ chính xác vượt trội.

Nguyên lý hoạt động cụ thể như sau:

1. Động cơ servo điện nhận lệnh điều khiển từ hệ thống CNC.
2. Servo quay và truyền động đến trục vít me bi hoặc cơ cấu cơ khí tuyến tính.
3. Cơ cấu này điều khiển chuyển động lên – xuống của dao chấn (ram), thực hiện quá trình chấn uốn tấm kim loại.
4. Cảm biến và hệ thống phản hồi liên tục giám sát vị trí, tốc độ và lực ép để đảm bảo độ chính xác tuyệt đối trong từng thao tác chấn.

Đặc điểm nổi bật của nguyên lý servo:

• Không sử dụng dầu thủy lực → Không rò rỉ, không cần bảo dưỡng hệ thống dầu.
• Tiết kiệm điện năng đáng kể vì động cơ chỉ hoạt động khi có yêu cầu chấn.
• Độ chính xác cực cao, do điều khiển hoàn toàn bằng điện và lập trình.
• Hoạt động êm, sạch, thân thiện môi trường, thích hợp với các nhà máy yêu cầu cao về điều kiện làm việc.

Tóm lại: Máy chấn servo hoạt động theo nguyên lý truyền động điện trực tiếp bằng động cơ servo, mang lại hiệu suất, độ chính xác và độ tin cậy cao, đồng thời tiết kiệm năng lượng và giảm chi phí bảo trì. Đây là lựa chọn lý tưởng cho các xưởng sản xuất hiện đại hướng tới tự động hóa và sản xuất xanh.

Máy chấn servo gia công các chi tiết nhỏ

???? Xem thêm: Máy chấn góc: Chấn kim loại chính xác, nhanh, tiết kiệm chi phí

3. Phân loại máy chấn theo cấu tạo trục

Máy chấn kim loại có thể được phân loại dựa trên số lượng và chức năng của các trục điều khiển. Việc phân chia này chủ yếu áp dụng cho máy chấn CNC và ảnh hưởng trực tiếp đến độ chính xác, khả năng lập trình và độ phức tạp của sản phẩm gia công. Dưới đây là các loại trục phổ biến và cách phân loại:

3.1. Máy chấn 2 trục (Y1 – Y2)

• Y1 và Y2 là hai trục điều khiển độc lập cho hai bên của dao chấn (ram).
• Cho phép kiểm soát chuyển động lên – xuống chính xác và đồng bộ.
• Ưu điểm:
  • Đảm bảo dao chấn không bị lệch hoặc nghiêng khi ép.
  • Phù hợp với sản phẩm không quá phức tạp về hình dạng.
• Ứng dụng:
  • Gia công tấm thẳng, góc đơn giản, nhu cầu không quá cao về định vị chiều sâu.

3. 2. Máy chấn 4 trục (Y1 – Y2 – X – R)

• Bao gồm:
  • Y1 – Y2: Điều khiển dao chấn như trên.
  • X: Điều khiển vị trí trước – sau của gá đặt phía sau (backgauge).
  • R: Điều khiển độ cao (lên – xuống) của backgauge.
• Ưu điểm:
  • Cho phép canh chỉnh chính xác vị trí gấp và chiều cao gá đặt.
  • Hỗ trợ tốt cho việc chấn nhiều bước hoặc sản phẩm có hình dạng phức tạp.
• Ứng dụng:
  • Xưởng gia công yêu cầu độ chính xác cao, thao tác đa dạng, chấn nhiều mặt.

 3.3. Máy chấn 6 trục trở lên (Y1 – Y2 – X – R – Z1 – Z2…)

• Bổ sung thêm các trục như:
  • Z1 – Z2: Điều khiển vị trí ngang (trái – phải) của các ngón gá (backgauge fingers).
  • X1 – X2, R1 – R2 (nâng cao): Điều khiển độc lập từng bên gá đặt.
• Ưu điểm:
  • Cho phép tự động hóa hoàn toàn, gia công các chi tiết phức tạp với nhiều bước chấn khác nhau.
  • Hỗ trợ gá đặt không đối xứng, chấn góc nghiêng, chi tiết nhỏ, cong, lệch.
• Ứng dụng:
  • Nhà máy lớn, gia công hàng loạt, sản phẩm yêu cầu kỹ thuật cao.

Lựa chọn máy chấn dựa trên cấu tạo trục

4. Phân loại máy chấn theo thương hiệu/nguồn gốc

Bên cạnh việc phân loại theo nguyên lý hoạt động hay số trục điều khiển, máy chấn còn được chia theo thương hiệu và nguồn gốc xuất xứ, bởi yếu tố này ảnh hưởng lớn đến chất lượng, độ bền, giá thành và dịch vụ hậu mãi. Dưới đây là các nhóm chính:

4.1. Máy chấn Trung Quốc

• Ưu điểm:
  • Giá thành rẻ, dễ tiếp cận, mẫu mã đa dạng.
  • Nhiều lựa chọn từ cơ bản đến bán tự động và CNC.
• Nhược điểm:
  • Độ ổn định và độ chính xác thường thấp hơn so với máy Nhật hoặc Châu Âu.
  • Tuổi thọ không cao nếu sử dụng liên tục ở cường độ lớn.
• Phù hợp với xưởng vừa và nhỏ, nhu cầu đầu tư ban đầu thấp, sản xuất không quá phức tạp.
• Một số thương hiệu phổ biến: JFY, WC67Y, ADH, ACCURL, HARSLE, Tsinfa, Shenchong…

Máy chấn JFY chính hãng chất lượng Châu Âu

4.2. Máy chấn Nhật Bản, Hàn Quốc

• Ưu điểm:
  • Chất lượng tốt, độ chính xác cao, hoạt động ổn định.
  • Phụ tùng bền, tiết kiệm điện, ít hỏng vặt.
• Nhược điểm:
  • Giá cao hơn so với máy Trung Quốc.
  • Máy cũ phổ biến hơn máy mới (do giá mới khá cao).
• Phù hợp với: Xưởng sản xuất vừa và lớn, yêu cầu chất lượng ổn định lâu dài.
• Một số thương hiệu nổi bật: Amada (Nhật), Komatsu (Nhật), LVD-KYORI, Mitsubishi, YSD (Hàn Quốc), Sangwon…

Máy chấn Amada chất lượng cao, gia công chính xác

4.3. Máy chấn Châu Âu

• Ưu điểm:
  • Công nghệ tiên tiến, tự động hóa cao, thiết kế hiện đại.
  • Độ chính xác, độ bền và khả năng lập trình cao.
• Nhược điểm:
  • Giá thành rất cao, chi phí bảo trì cũng lớn.
  • Thời gian giao hàng và phụ tùng thay thế có thể lâu.
• Phù hợp với: Nhà máy công nghiệp lớn, sản xuất hàng loạt, yêu cầu kỹ thuật cao.
• Một số thương hiệu tiêu biểu: Durma (Thổ Nhĩ Kỳ), Trumpf (Đức), Bystronic (Thụy Sĩ), Prima Power (Ý), LVD (Bỉ)…

Bộ đôi máy chấn chất lượng châu Âu TRUMPF-JFY

5. Nên chọn loại máy chấn nào phù hợp với nhu cầu?

Việc lựa chọn đúng loại máy chấn phù hợp với nhu cầu sản xuất là yếu tố quan trọng giúp doanh nghiệp tối ưu chi phí đầu tư, đảm bảo chất lượng sản phẩm và nâng cao hiệu quả vận hành. Mỗi loại máy chấn sẽ có những ưu điểm riêng tùy theo quy mô xưởng, mức độ tự động hóa và đặc thù sản phẩm gia công. Dưới đây là một số gợi ý giúp bạn lựa chọn chính xác hơn:

Nếu bạn là xưởng cơ khí nhỏ, chuyên gia công các sản phẩm đơn giản, không yêu cầu độ chính xác cao, thì máy chấn cơ là lựa chọn phù hợp. Dòng máy này có giá thành thấp, cấu tạo đơn giản, dễ vận hành và sửa chữa. Tuy nhiên, nó đòi hỏi người thợ có kinh nghiệm và không thích hợp để chấn các chi tiết phức tạp hay yêu cầu độ lặp lại cao.

Đối với xưởng quy mô vừa, sản phẩm đa dạng và có nhu cầu ổn định trong sản xuất, thì máy chấn thủy lực NC hoặc máy chấn CNC 2–4 trục sẽ là lựa chọn hợp lý. Các dòng máy này vừa đảm bảo lực chấn mạnh, vận hành ổn định, vừa có thể điều chỉnh góc chấn linh hoạt, đáp ứng tốt cho các sản phẩm như tủ điện, máng cáp, khung thép, tấm inox dày…

Trong trường hợp bạn đang vận hành một nhà máy sản xuất lớn, chuyên gia công sản phẩm hàng loạt với yêu cầu kỹ thuật cao và độ chính xác gần như tuyệt đối, thì máy chấn CNC nhiều trục hoặc máy chấn servo điện sẽ là giải pháp tối ưu. Những dòng máy này có khả năng lập trình tự động, tích hợp cảm biến thông minh, giúp tiết kiệm thời gian, nhân công và mang lại độ ổn định vượt trội trong quá trình chấn.

Ngoài ra, nếu doanh nghiệp của bạn hướng tới tiêu chí sản xuất sạch, tiết kiệm điện và thân thiện với môi trường, thì máy chấn servo là lựa chọn đáng cân nhắc. Loại máy này không sử dụng dầu thủy lực, vận hành êm ái, tiết kiệm chi phí bảo trì và điện năng đáng kể trong dài hạn.

Tóm lại, để chọn được loại máy chấn phù hợp, bạn cần xác định rõ nhu cầu sản xuất, loại vật liệu gia công, yêu cầu về độ chính xác và ngân sách đầu tư. Việc lựa chọn đúng thiết bị không chỉ giúp tối ưu chi phí mà còn góp phần nâng cao năng suất và khả năng cạnh tranh của xưởng sản xuất trên thị trường.

Lựa chọn thiết bị gia công chịnh xác, chất lượng

6. Địa chỉ mua máy chấn uy tín, chất lượng

Automech là Công ty Cổ phần Thiết bị và Giải pháp Cơ khí, chuyên cung cấp các thiết bị gia công kim loại tấm, trong đó bao gồm máy chấn CNC (thương hiệu JFY – thành viên Tập đoàn Trumpf), máy chấn điện không dầu (EKO), và nhiều dòng máy hỗ trợ khác

Là đại lý lớn nhất của JFY tại Việt Nam, cung cấp loại máy chấn tự động nhiều trục, tích hợp robot, đáp ứng đa dạng nhu cầu từ cơ bản đến cực kỳ kỹ thuật cao.

Tích hợp tư vấn, demo và sản xuất thử mẫu tại nhà máy Automech, giúp khách hàng đánh giá thực tế thiết bị trước khi đầu tư

Điểm mạnh khi chọn Automech

• Đa dạng dòng máy chấn: từ CNC nhiều trục (JFY TPM8, TPM9) tới máy chấn servo, điện EKO — tất cả đều có tính năng tiết kiệm năng lượng, tự động hóa cao
• Công nghệ hiện đại, tiết kiệm năng lượng: các dòng JFY TPM8 nổi bật với tiết kiệm đến 40%, màn hình cảm ứng, mô phỏng 3D
• Hỗ trợ thực tế & tư vấn kỹ thuật trực tiếp: khách hàng có thể thử máy, làm mẫu tại nhà máy hoặc trung tâm demo

Automech cung cấp giải pháp toàn diện đến tay khách hàng
