Máy uốn ống CNC DW38CNC-3A1S
Máy uốn ống CNC 3 trục 1 tầng khuôn, uốn ống Q235 tối đa Φ18 × 2 mm, bán kính uốn đến R150, góc uốn 190°, độ chính xác ±0,1°. Cài được 50 góc uốn trên một ống. Có sẵn tại Việt Nam.
Máy có sẵn tại Việt Nam · Hỗ trợ khách hàng toàn quốc
Báo giá đã bao gồm: VAT · Vận chuyển và lắp đặt tại địa điểm của bạn · Hướng dẫn vận hành · Bảo hành 12 tháng · Xem chính sách đầy đủ →
Chuyện máy móc, để chúng tôi lo.

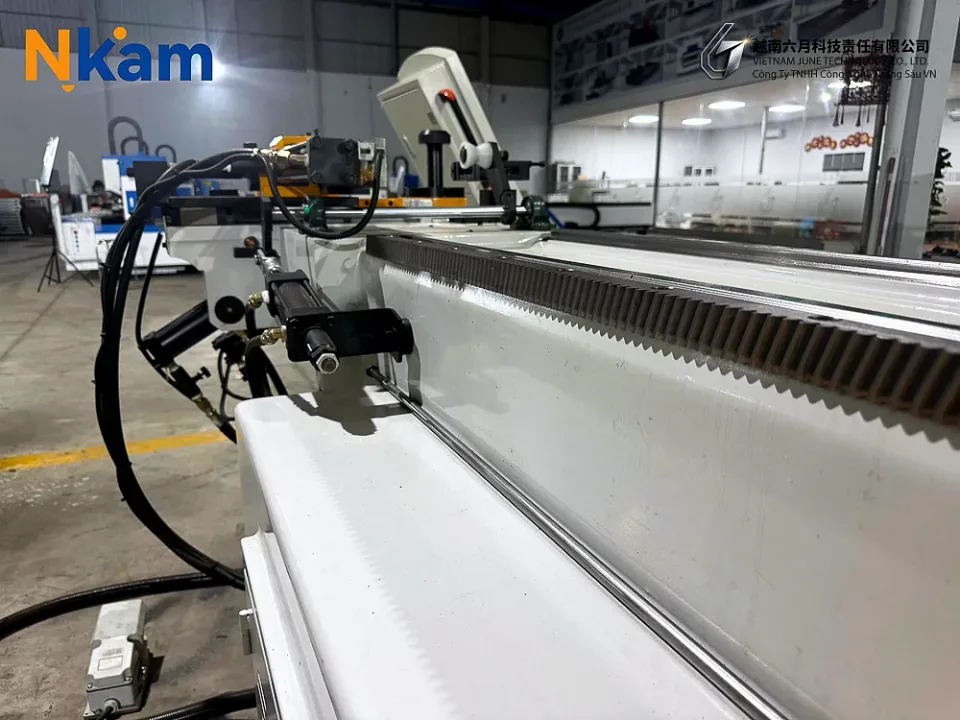

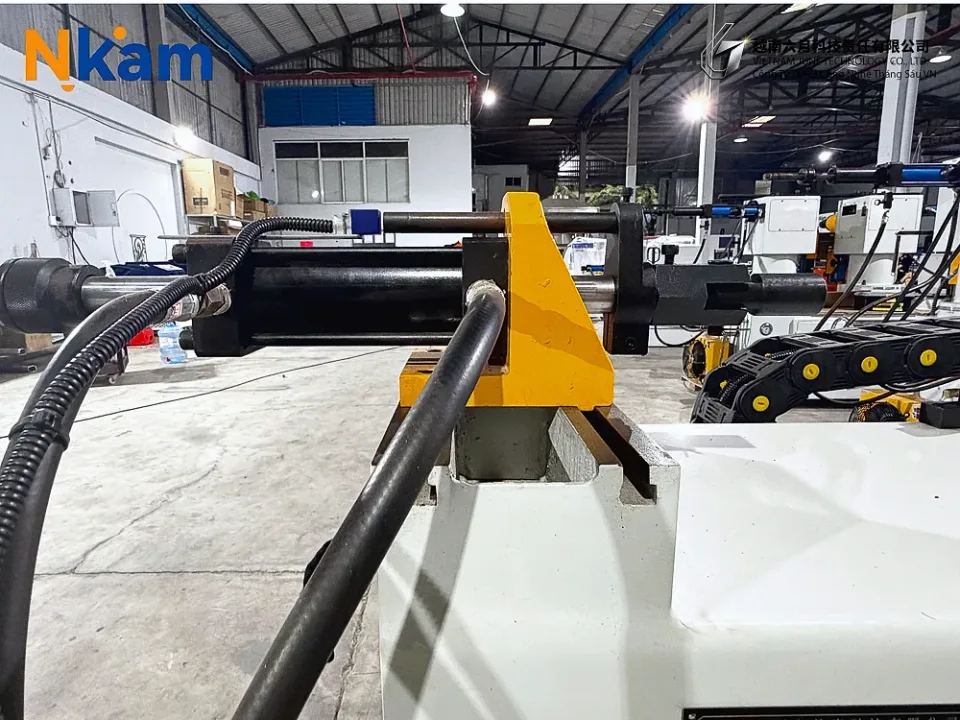

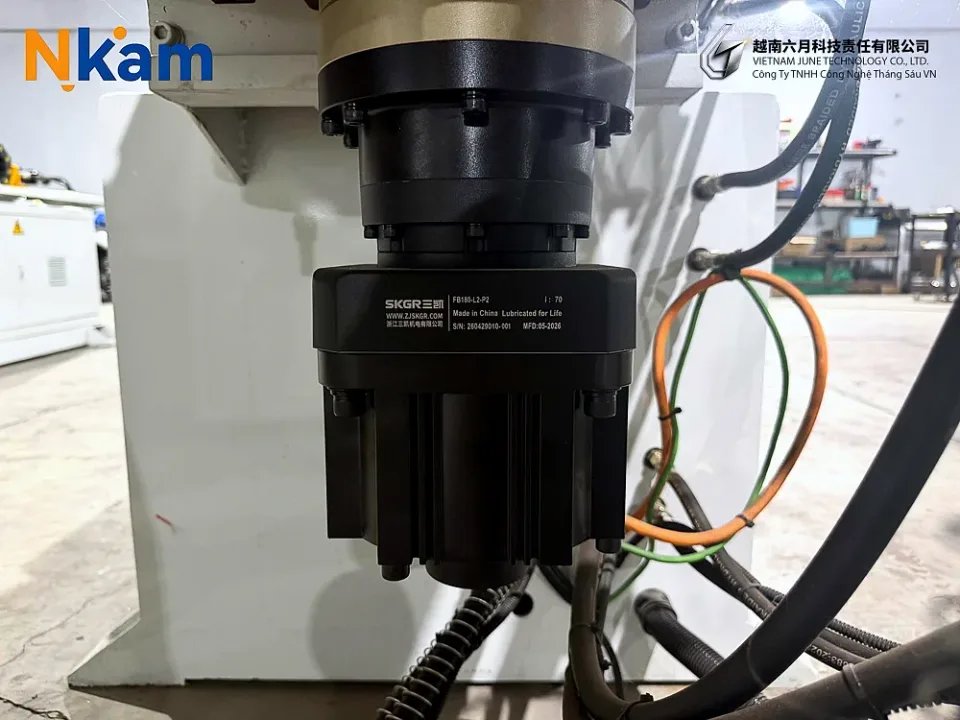

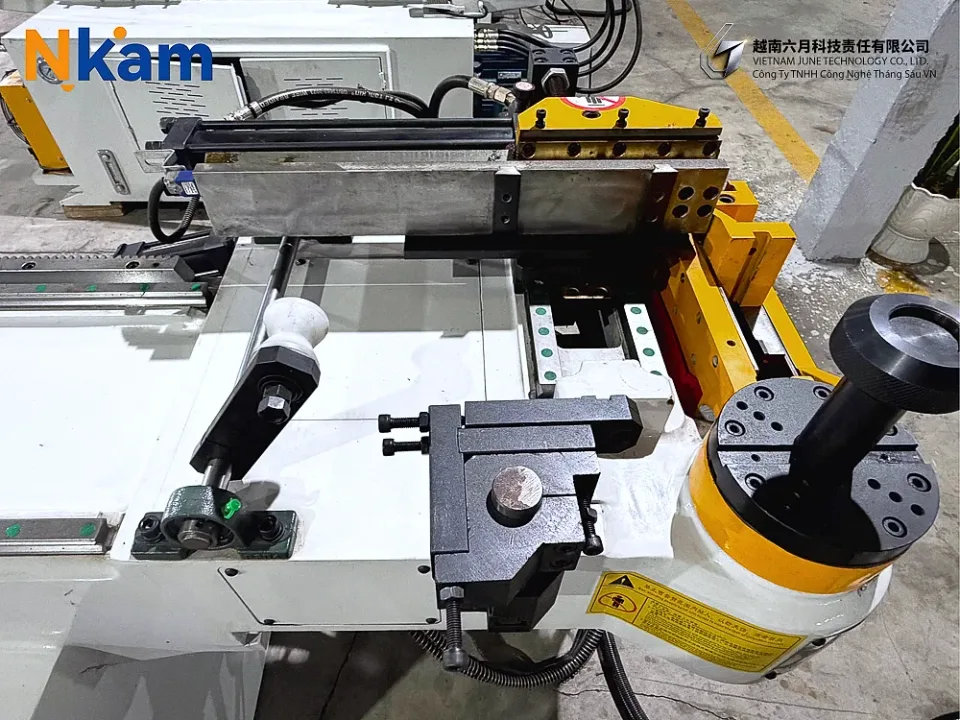

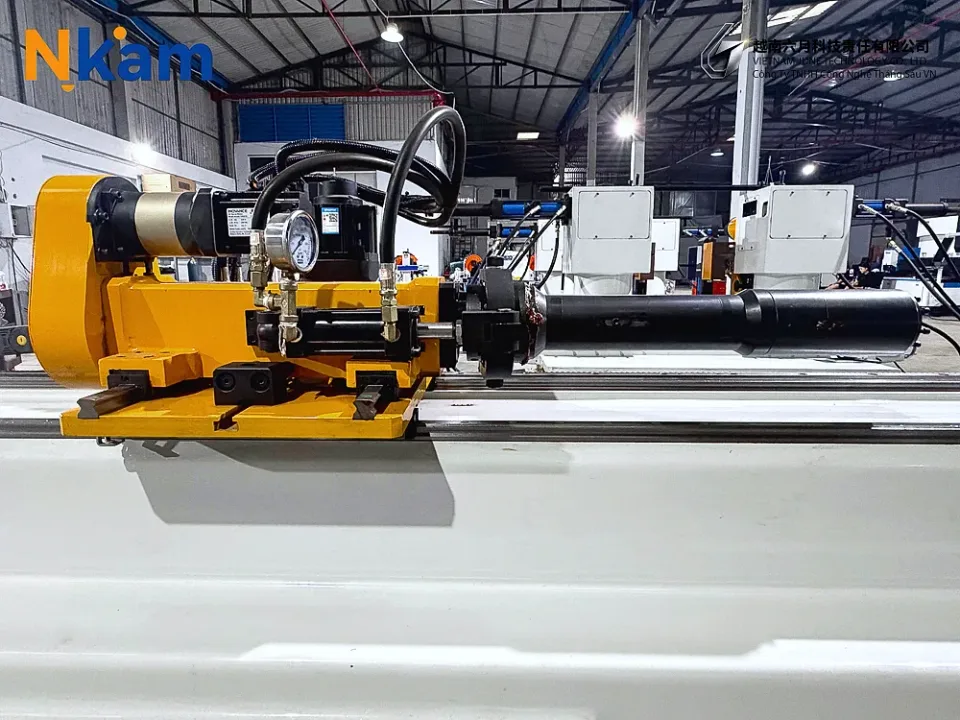

Ảnh chi tiết
13 ảnh
Không chắc model này phù hợp với ống cần uốn?
Thông số kỹ thuật
Máy uốn ống CNC DW38CNC-3A1S
Đối chiếu thông tin với vật liệu, kích thước chi tiết và sản lượng dự kiến để chọn cấu hình phù hợp.
ModelDW38CNC3A1S
Khả năng uốn ống tối đaΦ18x2 mm（Q235）
Bán kính uốn tối đa150mm
Bán kính uốn nhỏ nhất1.5Dmm
Góc uốn lớn nhất190°
Phương thức uốn ống, cấp liệu và xoay gócĐộng cơ servo
Tốc độ uốn ống30°/s
Độ chính xác uốn±0.1°
Tốc độ xoay góc150°/s - có thể điều chỉnh
Độ chính xác xoay góc±0.1°
Tốc độ cấp liệu1000mm/s - có thể điều chỉnh
Độ chính xác cấp liệu±0.1mm
Áp xuất hệ thống12Mpa
Lưu lượng bơm dầu17ml/r
Công xuất động cơ bơm dầu4Kw
Công xuất động cơ servo uốn ống1300W
Công xuất động cơ servo xoay góc400W
Công xuất động cơ servo cấp liệu750W
Chiều dài luồn lõi hiệu quả2600mm（có thể gia tăng chiều dài）
Sử dụng bộ điều khiểnHệ thống bus
Số lượng góc uốn có thể cài đặt trên mỗi ống50
Số lượng dữ liệu ống có thể lưu trữ500 (có thể nâng cấp）
Điều khiển tốc độ uốnĐộng cơ servo
Điều khiển tốc độ kẹp chính và kẹp phụVan lưu lượng thủy lực
Cách thức làm mátLàm mát bằng gió (có thể trang bị thêm máy làm mát dầu)
Nguồn điện động lựcHệ thống điện 3 pha 4 dây
Kích thước tổng thể mm³3200x9000x1150
Trọng lượng của máy kg1350Kg (căn cứ theo thực tế）
NKAMCấu hình linh kiện có thể lựa chọn theo yêu cầu; cấu hình cuối cùng ghi rõ trong hợp đồng.
