Máy uốn ống CNC DW38CNC-4A2S
Máy uốn ống CNC 4 trục 2 tầng khuôn, uốn ống Q235 tối đa Φ34 × 2 mm, bán kính uốn đến R200, góc uốn 190°, tốc độ 30°/s, độ chính xác ±0,1°. Máy có sẵn tại Việt Nam.
Máy có sẵn tại Việt Nam · Hỗ trợ khách hàng toàn quốc
Báo giá đã bao gồm: VAT · Vận chuyển và lắp đặt tại địa điểm của bạn · Hướng dẫn vận hành · Bảo hành 12 tháng · Xem chính sách đầy đủ →
Chuyện máy móc, để chúng tôi lo.

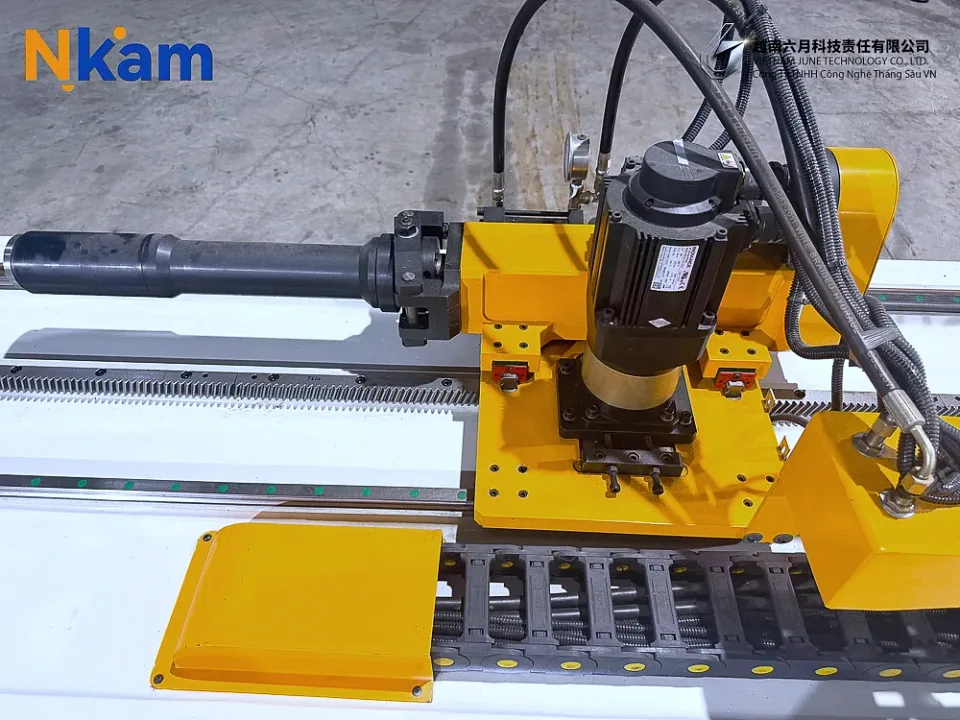

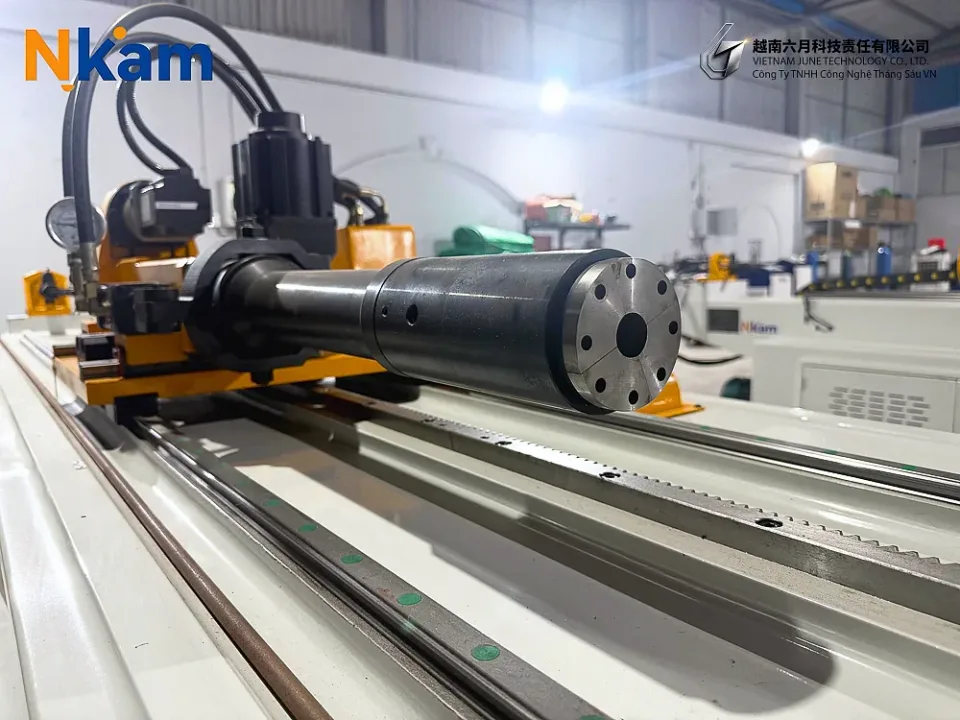

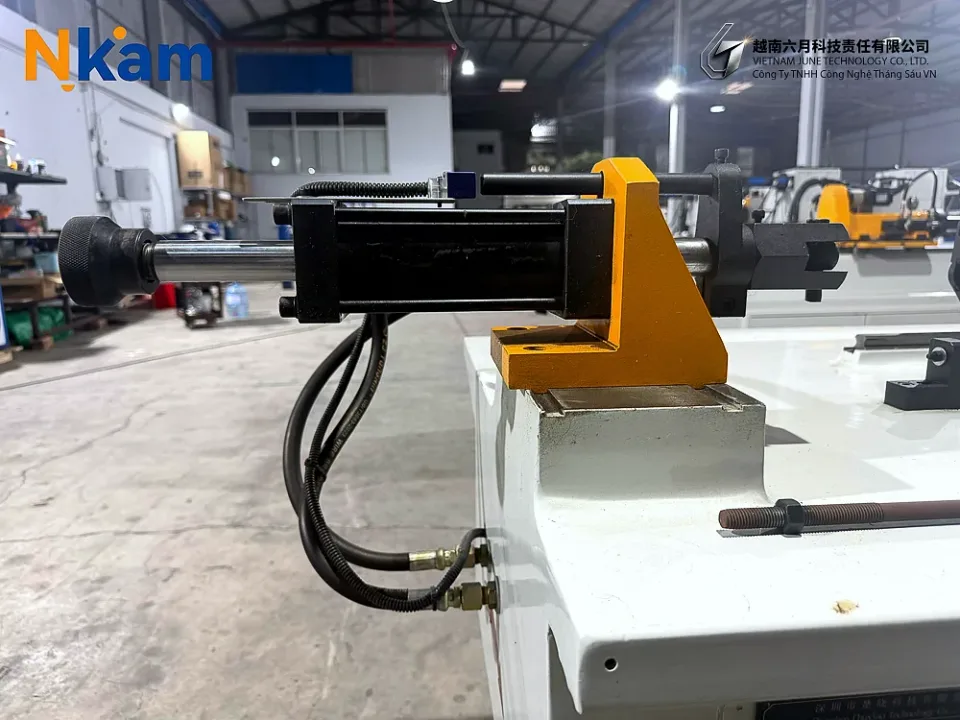

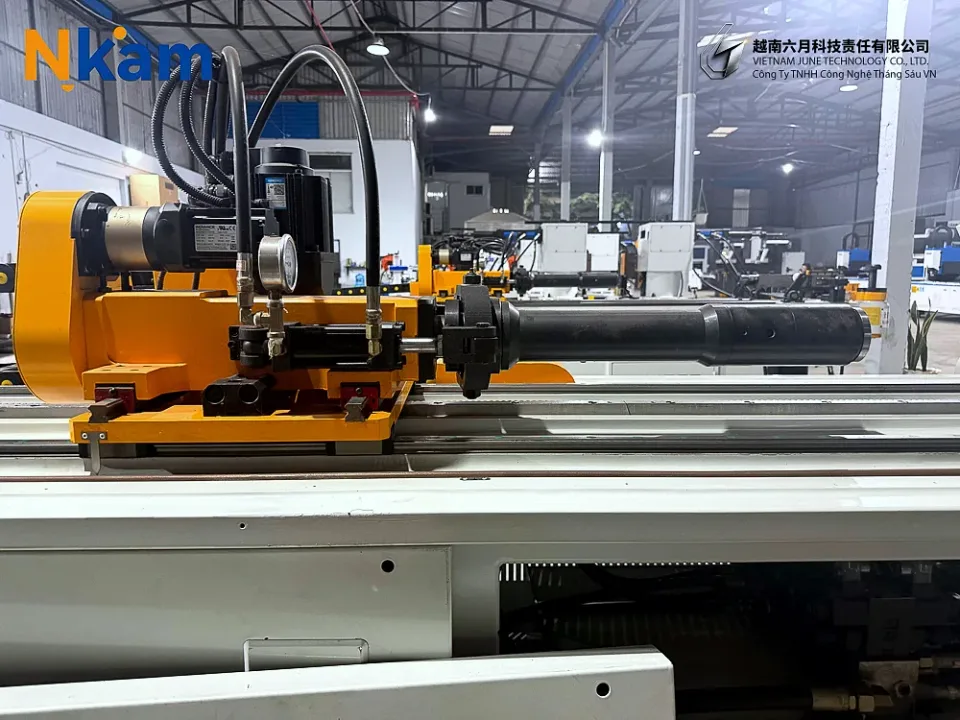

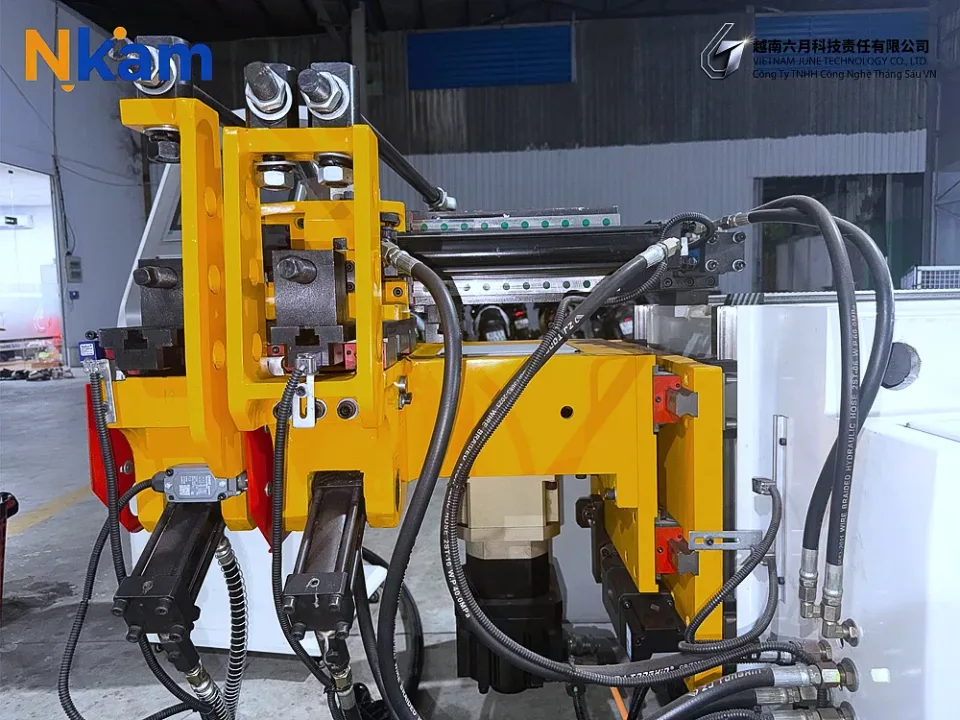

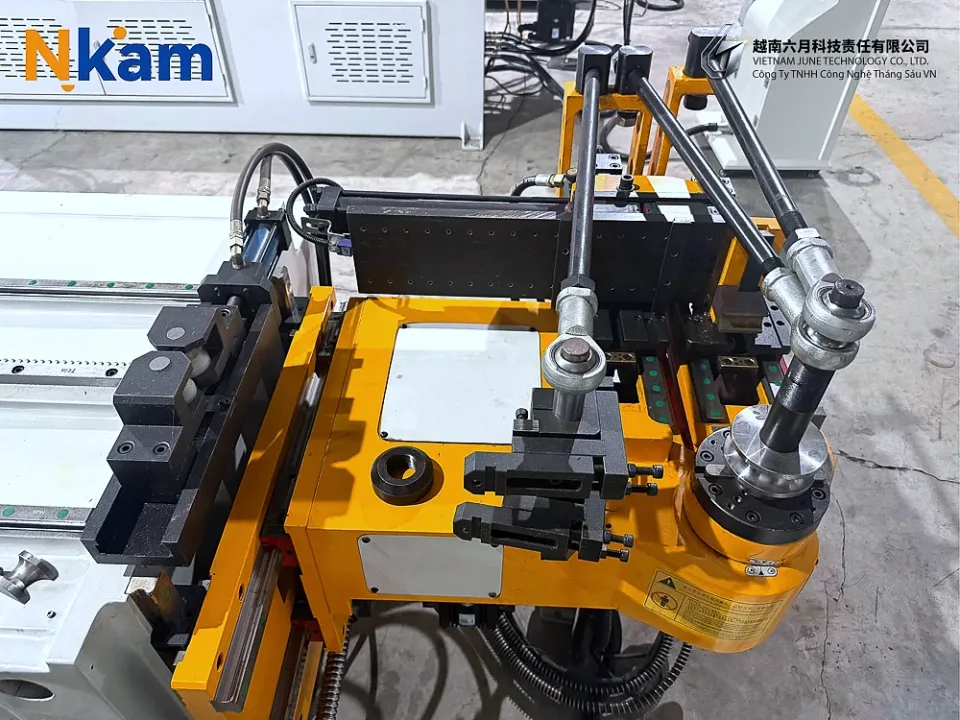

Ảnh chi tiết
11 ảnh
Không chắc model này phù hợp với ống cần uốn?
Thông số kỹ thuật
Máy uốn ống CNC DW38CNC-4A2S
Đối chiếu thông tin với vật liệu, kích thước chi tiết và sản lượng dự kiến để chọn cấu hình phù hợp.
ModelDW38CNC4A2S
Khả năng uốn ống tối đaΦ34x2 mm（Q235）
Bán kính uốn tối đa200mm
Bán kính uốn nhỏ nhất1.5Dmm
Góc uốn lớn nhất190°
Phương thức uốn ống, cấp liệu và xoay gócĐộng cơ servo
Tốc độ uốn ống30°/s
Độ chính xác uốn±0.1°
Tốc độ xoay góc150°/s có thể điều chỉnh
Độ chính xác xoay góc±0.1°
Tốc độ cấp liệu800mm/s có thể điều chỉnh
Độ chính xác cấp liệu±0.1mm

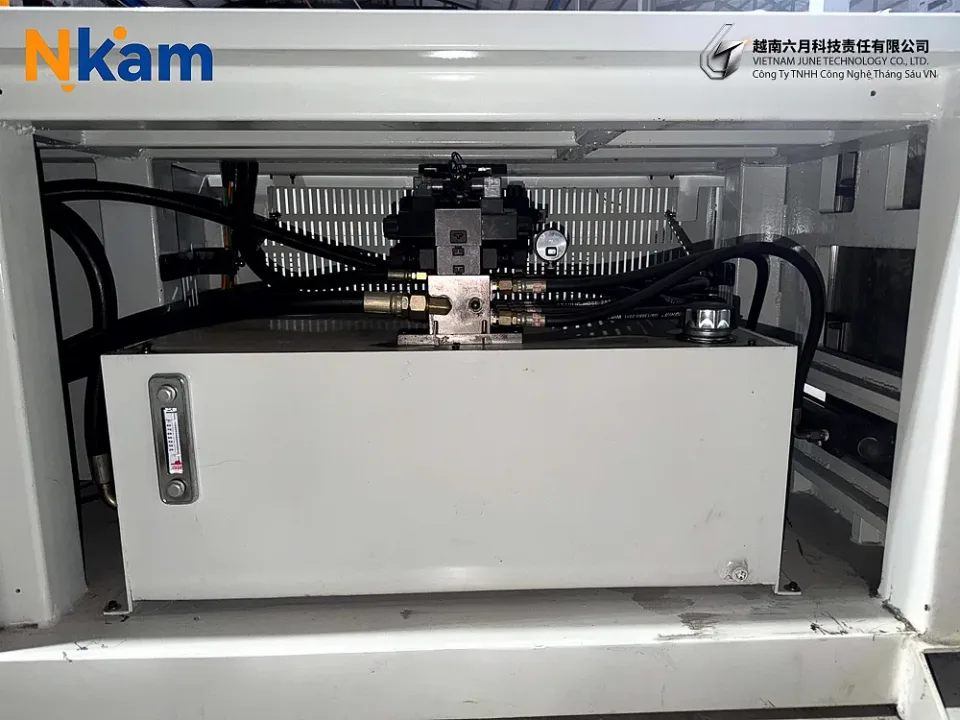

Áp suất hệ thống12Mpa
Lưu lượng bơm dầu19ml/r
Công suất động cơ bơm dầu4kw
Công suất động cơ servo uốn ống2.9kw
Công suất động cơ servo xoay góc0.75kw
Công suất động cơ servo cấp liệu0.85kw
Công suất động cơ servo thay khuôn0.75Kw
Chiều dài luồn lõi hiệu quả3500mm (có thể tăng chiều dài)

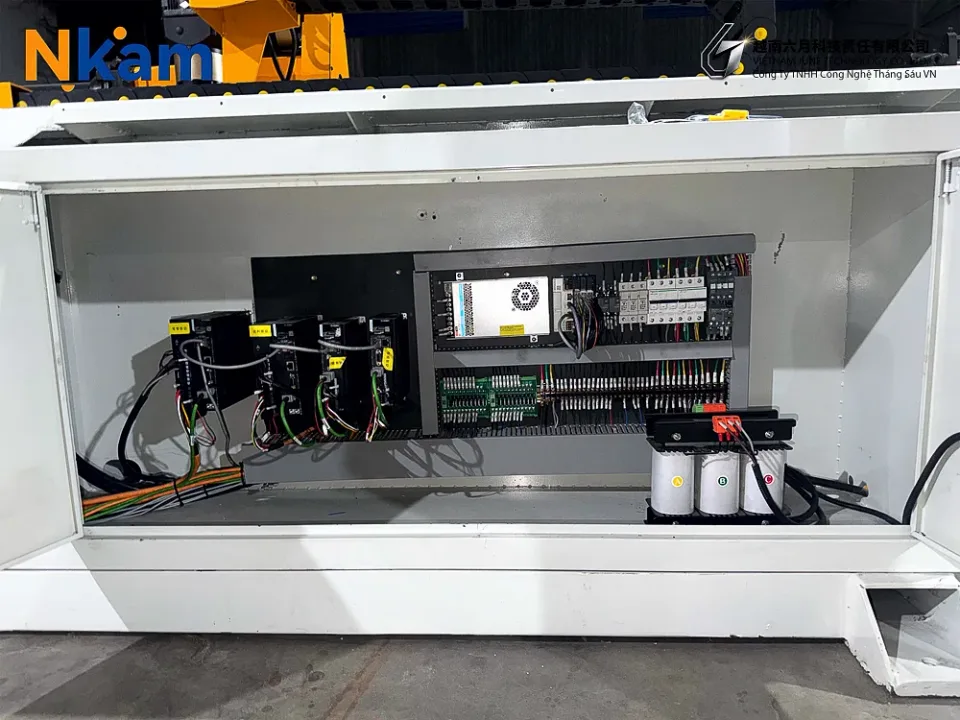

Sử dụng bộ điều khiểnHệ thống bus
Số lượng góc uốn có thể cài đặt trên mỗi ống50
Số lượng dữ liệu ống có thể lưu trữ500 (Có thể mở rộng)
Điều khiển tốc độ uốnĐộng cơ servo
Điều khiển tốc độ kẹp chính và kẹp phụVan lưu lượng thủy lực

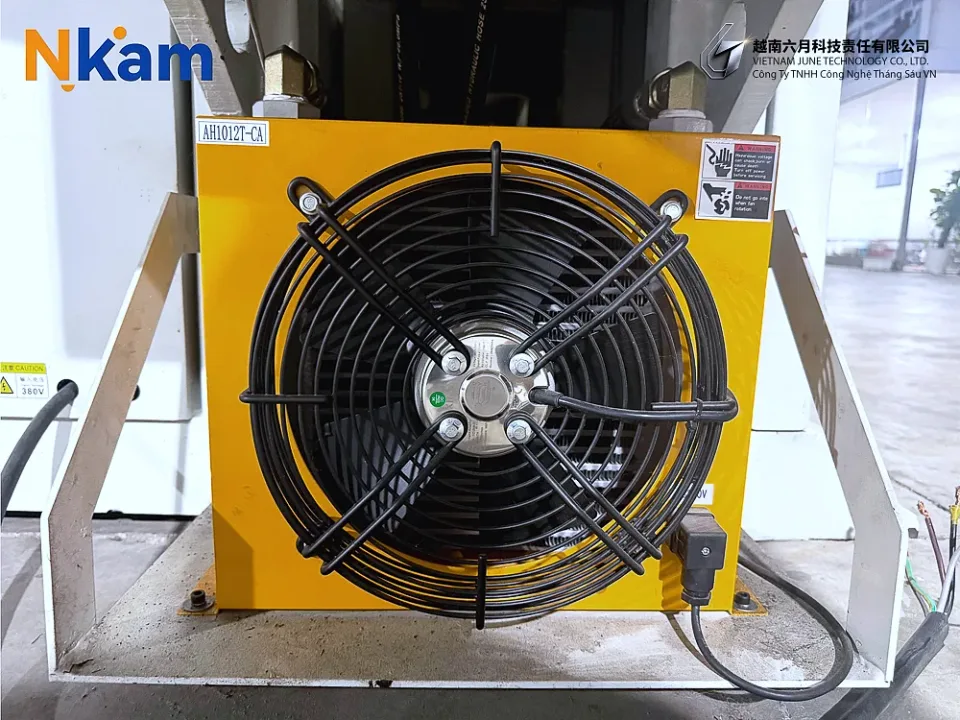

Cách thức làm mátLàm mát bằng gió (có thể trang bị thêm máy làm mát dầu)
Nguồn điện động lựcAC380V±10% 50Hz - Hệ thống điện 3 pha 4 dây
Kích thước tổng thể mm³4200x1050x1300
Trọng lượng của máy kg1600
NKAMCấu hình linh kiện có thể lựa chọn theo yêu cầu; cấu hình cuối cùng ghi rõ trong hợp đồng.
