CNC 절곡기 · 모델 및 구성
CNC 프레스 브레이크 250T/3200 · ET15 제어
250톤 CNC 프레스 브레이크, 작업 길이 3,200 mm, 4+1축, 램 스트로크 250 mm, 주모터 18.5 kW. 철골·후판 가공용. 현지 재고, 현장 시험 절곡 지원.
베트남 현지 보유 장비 · 전국 고객 지원
견적 포함 사항: VAT · 배송 및 현장 설치 · 운영 교육 · 12개월 보증 · 전체 정책 보기 →
기계 일은 저희가 맡습니다.

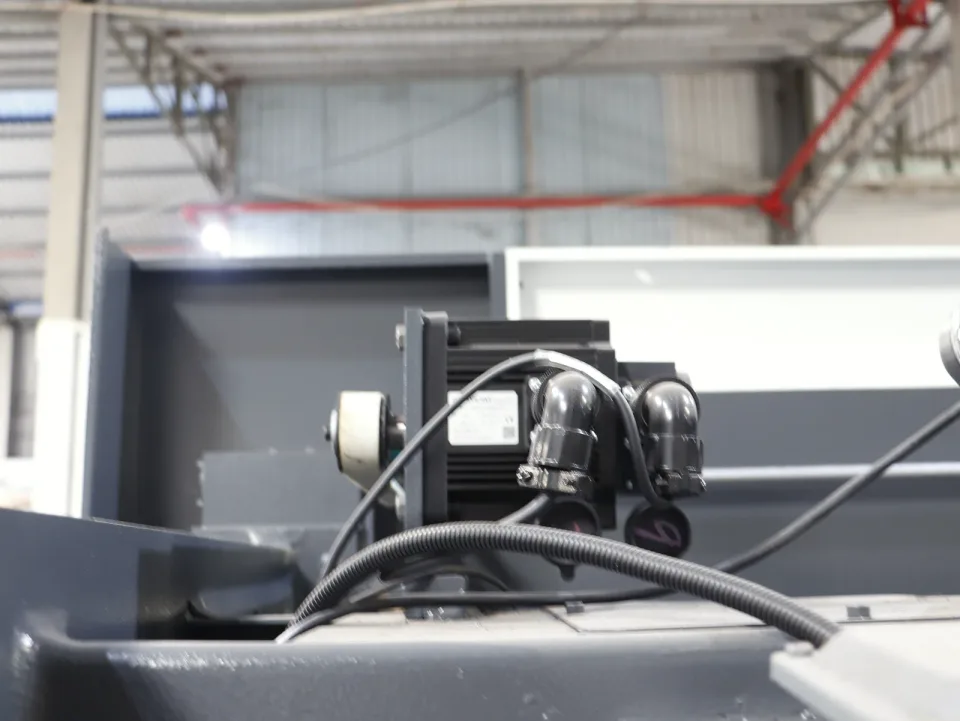

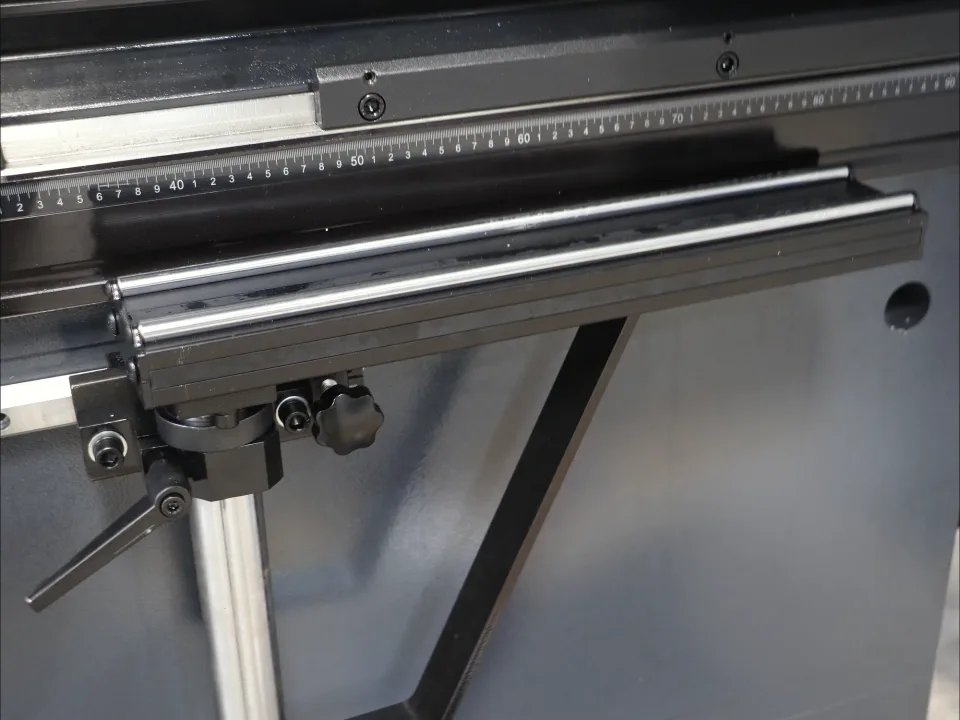

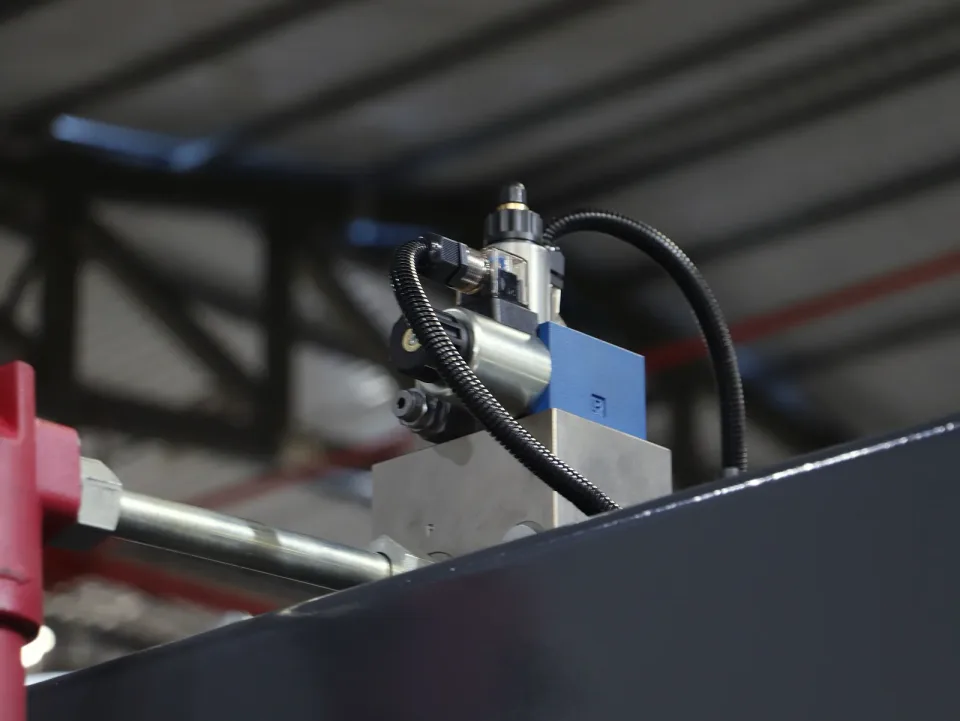

상세 이미지
11장
이 모델의 절곡력이 충분한지 확실하지 않으신가요?
기술 사양
CNC 프레스 브레이크 250T/3200 · ET15 제어
소재, 부품 치수 및 예상 생산량과 비교하여 적합한 구성을 선택하세요.
Model250T/3200
Lực chấn danh nghĩa250 tấn
Chiều dài làm việc3200 mm
Hệ thống điều khiểnET15
Lực danh nghĩa2500KN
Chiều dài bàn máy3200mm
Khoảng cách giữa hai trụ2600mm
Chiều sâu họng máy340mm
Hành trình bàn trượt250mm
Chiều cao mở tối đa520mm
Tốc độ bàn trượt: mm/sHạ nhanh 160, hồi về 120, ép chấn 8

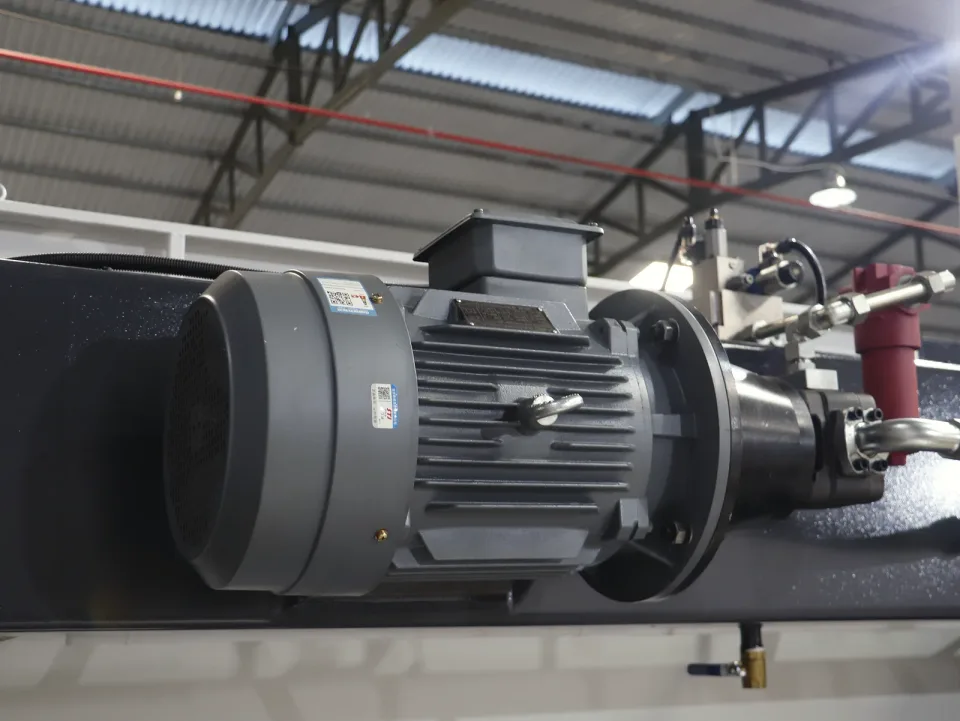

Công suất động cơ chính18.5KW

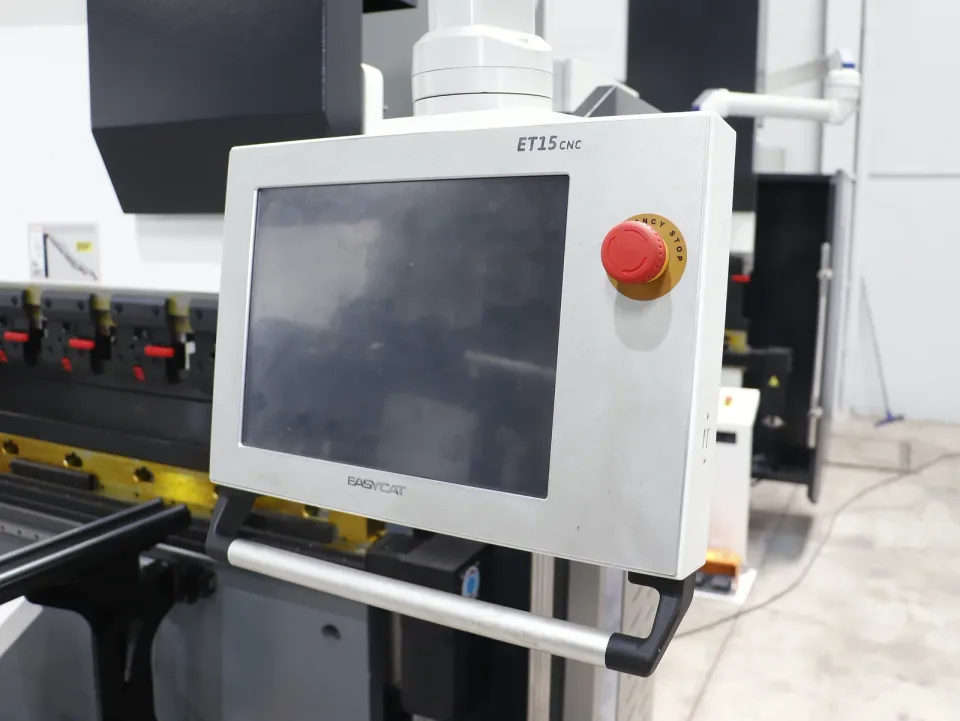

Hệ điều khiển CNCET15
Số trục điều khiển4+1 trục (X, Y1, Y2, R+V)
Độ dày thành máy trái/phải70mm
Độ dày bàn trượt70mm
Độ dày tấm đỡ90mm

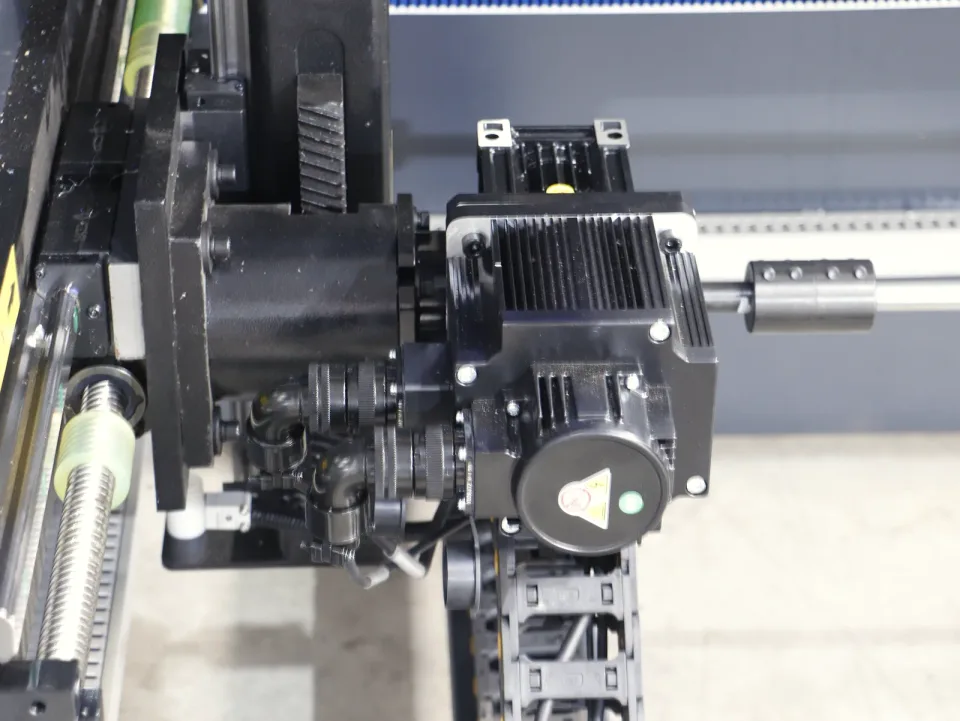

Hành trình trục X cữ chặn sau520mm
Tốc độ trục X cữ chặn sau350mm/s
Hành trình trục R cữ chặn sau160mm
Tốc độ trục R cữ chặn sau200mm/s
Độ chính xác định vị lặp lại trục X/R±0.05mm
Độ chính xác định vị trục X/R±0.02mm
Kích thước tổng thể3950×1520×2550mm (không kèm cần cẩu)
Dung tích thùng dầu400 L
Động cơ servo và driverNam Kinh
Hệ thống thủy lực(Đức)
Vít me bi / ray dẫn hướng tuyến tính(Đài loan
Phớt làm kín(Nhật bản)
Thước quang(Ý)
Bàn máy bù võng điệnJingrui
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
구성
WE67K-250T/2500
공칭 절곡력2500KN
작업대 길이2500mm
작업대 폭90mm
기둥 간격2000mm
목 깊이400mm
램 행정250mm
최대 개방 높이540mm
램 속도Trượt xuống 100, hồi về 100, làm việc 8
주모터 출력22KW
CNC 시스템ET15
제어 축 수4+1 trục (X, Y1, Y2, R+V)
좌우 측판 두께70mm
램 두께70mm
받침판 두께90mm
백게이지 X축 행정520mm
백게이지 X축 속도350mm/s
백게이지 R축 행정160mm
백게이지 R축 속도200mm/s
X, R축 반복 정밀도±0.05mm
X, R축 위치 정밀도±0.02mm
기계 외형 치수3300×1900×2750mm
오일 탱크 용량300 L
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
WE67K-250T/3200
공칭 절곡력2500KN
작업대 길이3200mm
작업대 폭90mm
기둥 간격2600mm
목 깊이400mm
램 행정250mm
램 속도Trượt xuống 100, hồi về 100, làm việc 8
CNC 시스템ET15
제어 축 수4+1 trục (X, Y1, Y2, R+V)
좌우 측판 두께70mm
램 두께70mm
받침판 두께90mm
백게이지 X축 행정520mm
백게이지 X축 속도350mm/s
백게이지 R축 행정160mm
백게이지 R축 속도200mm/s
X, R축 반복 정밀도±0.05mm
X, R축 위치 정밀도±0.02mm
기계 외형 치수4000×1900×2750mm
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
WE67K-250T/4000
공칭 절곡력2500KN
작업대 길이4000mm
작업대 폭90mm
기둥 간격3100mm
목 깊이400mm
램 행정250mm
최대 개방 높이540mm
램 속도Trượt xuống 100, hồi về 100, làm việc 8
주모터 출력22KW
CNC 시스템ET15
제어 축 수4+1 trục (X, Y1, Y2, R+V)
좌우 측판 두께70mm
램 두께70mm
받침판 두께90mm
백게이지 X축 행정520mm
백게이지 X축 속도350mm/s
백게이지 R축 행정160mm
백게이지 R축 속도200mm/s
X, R축 반복 정밀도±0.05mm
X, R축 위치 정밀도±0.02mm
기계 외형 치수4800×1900×2750mm
오일 탱크 용량300 L
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
WE67K-250T/5000
공칭 절곡력2500KN
작업대 길이5000mm
작업대 폭90mm
기둥 간격3800mm
목 깊이400mm
램 행정250mm
최대 개방 높이540mm
램 속도Trượt xuống 100, hồi về 100, làm việc 8
주모터 출력22KW
CNC 시스템ET15
제어 축 수4+1 trục (X, Y1, Y2, R+V)
좌우 측판 두께70mm
램 두께80mm
받침판 두께90mm
백게이지 X축 행정520mm
백게이지 X축 속도350mm/s
백게이지 R축 행정160mm
백게이지 R축 속도200mm/s
X, R축 반복 정밀도±0.05mm
X, R축 위치 정밀도±0.02mm
기계 외형 치수5800×2000×2850mm
오일 탱크 용량450 L
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
WE67K-250T/6000
공칭 절곡력2500KN
작업대 길이6000mm
작업대 폭90mm
기둥 간격4800mm
목 깊이400mm
램 행정250mm
최대 개방 높이540mm
램 속도Trượt xuống 100, hồi về 100, làm việc 8
주모터 출력22KW
CNC 시스템ET15
제어 축 수4+1 trục (X, Y1, Y2, R+V)
좌우 측판 두께70mm
램 두께80mm
받침판 두께90mm
백게이지 X축 행정520mm
백게이지 X축 속도350mm/s
백게이지 R축 행정160mm
백게이지 R축 속도200mm/s
X, R축 반복 정밀도±0.05mm
X, R축 위치 정밀도±0.02mm
기계 외형 치수6300×2150×3000mm
오일 탱크 용량450 L
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
