CNC 절곡기 · 모델 및 구성
CNC 프레스 브레이크 40T/1600 · TP10S 제어
40톤(400 kN) CNC 프레스 브레이크, 작업 길이 1,600 mm, X–Y 2축 제어, 램 스트로크 150 mm. 배전반·외함·박판 가공용. 베트남 현지 재고 보유.
베트남 현지 보유 장비 · 전국 고객 지원
견적 포함 사항: VAT · 배송 및 현장 설치 · 운영 교육 · 12개월 보증 · 전체 정책 보기 →
기계 일은 저희가 맡습니다.

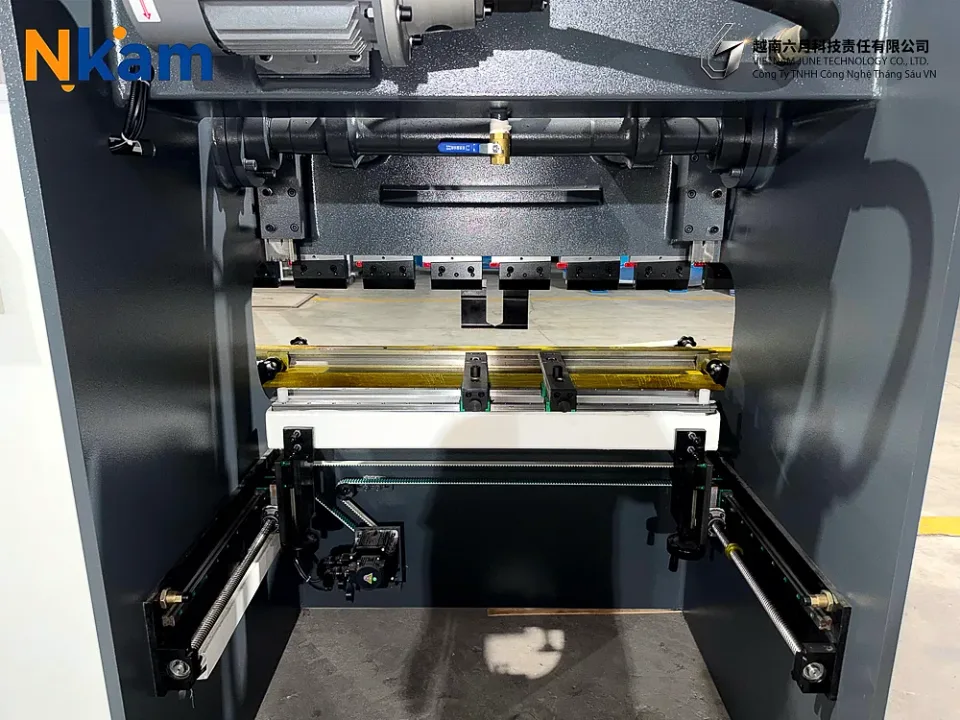

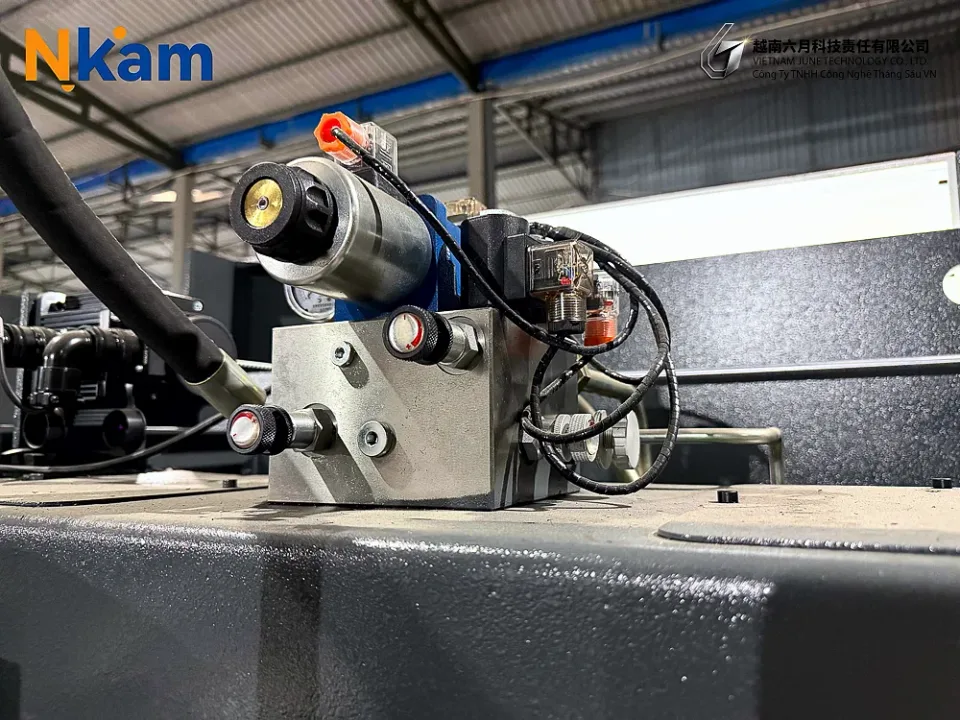

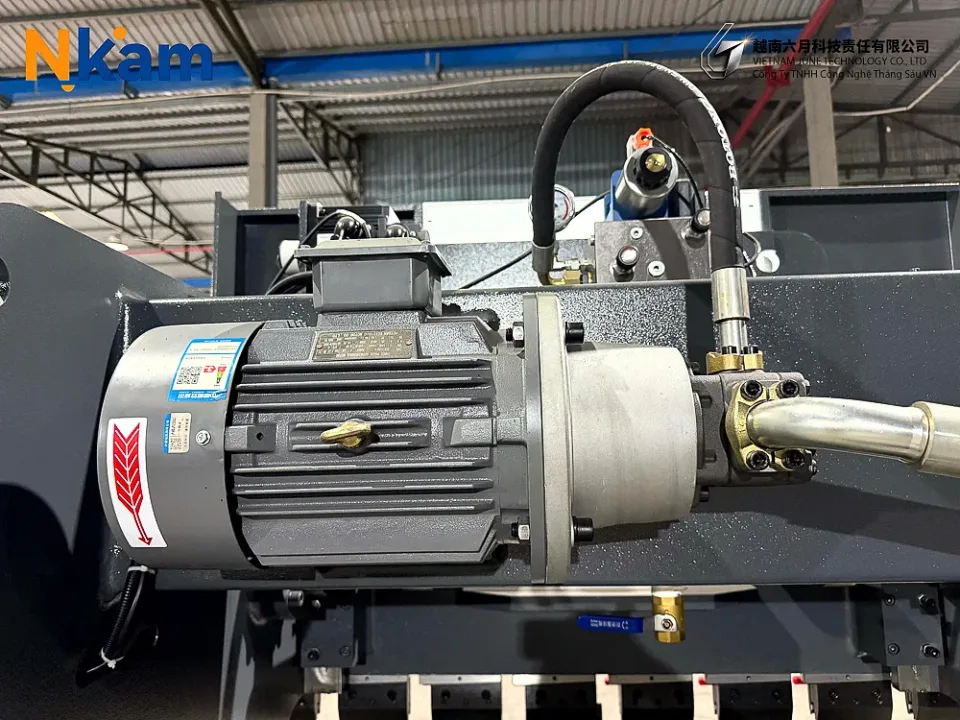

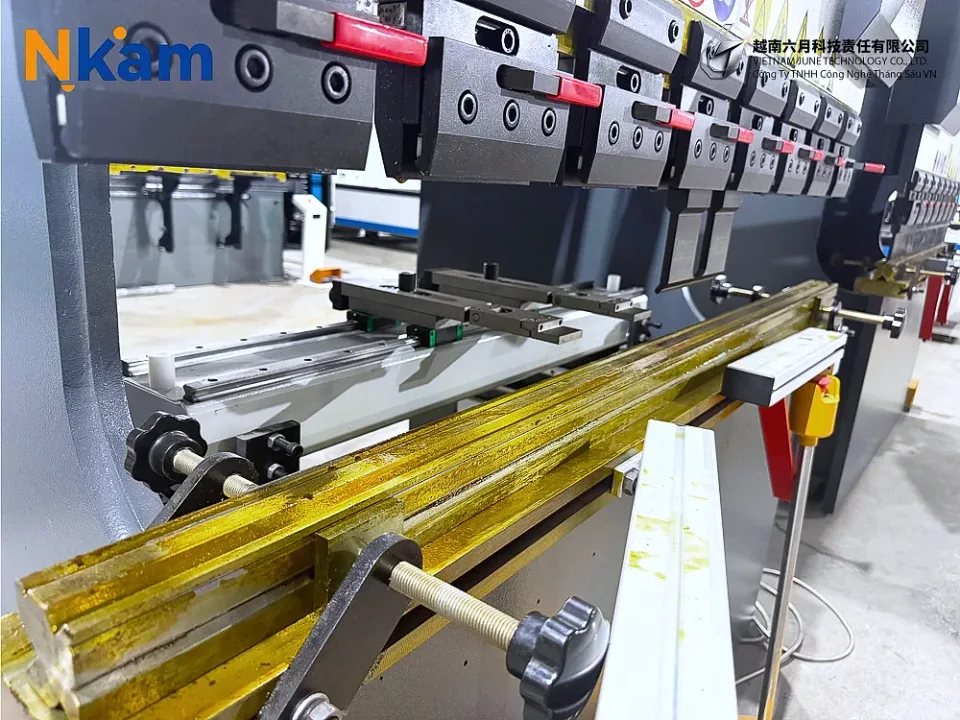

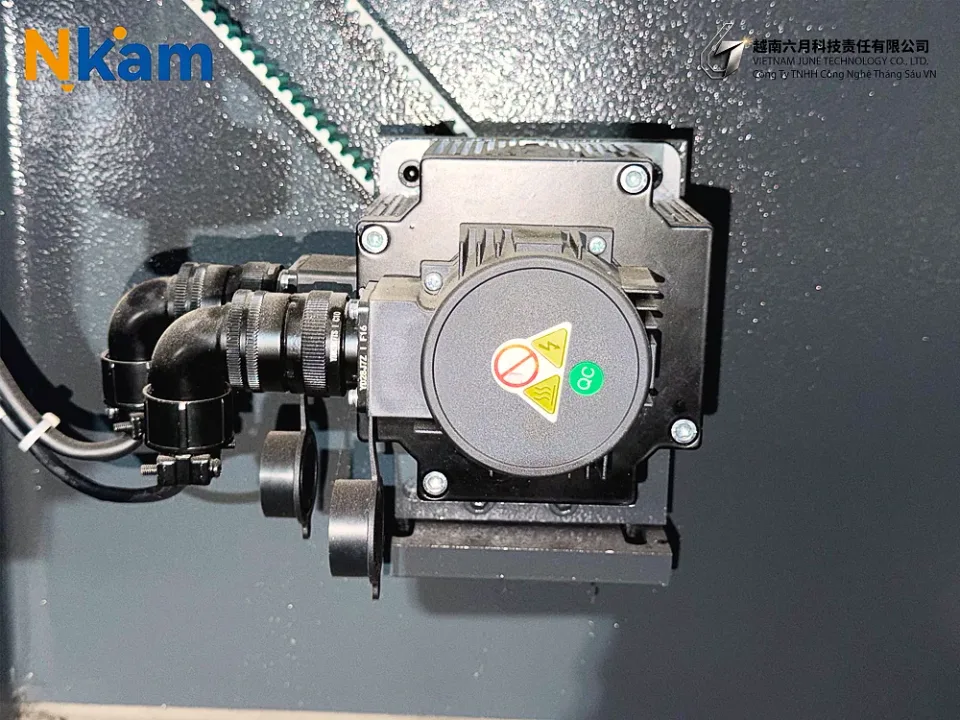

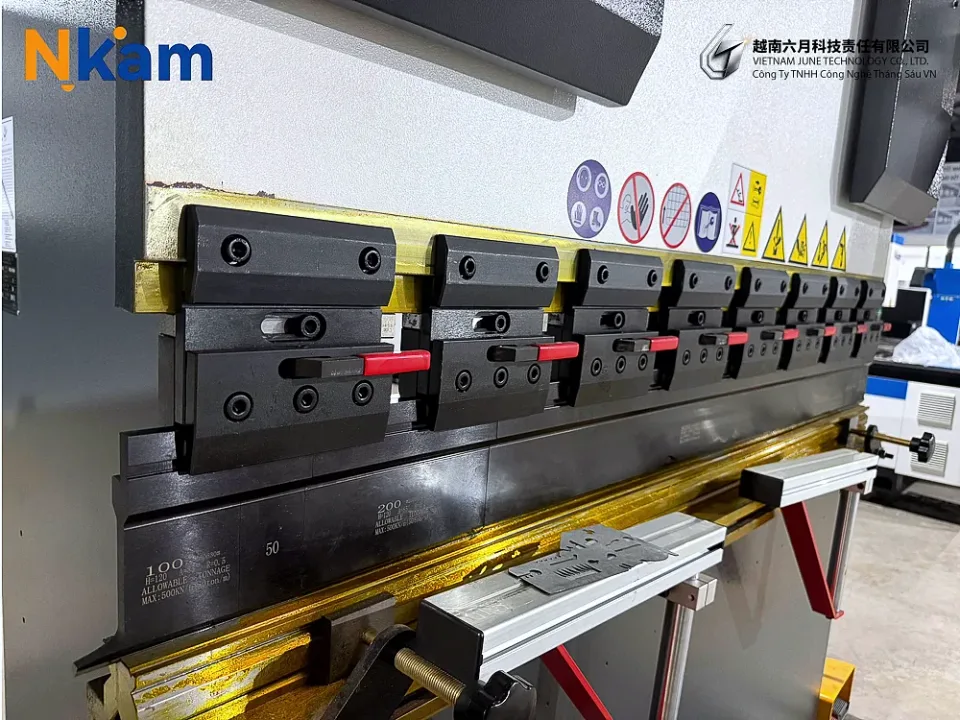

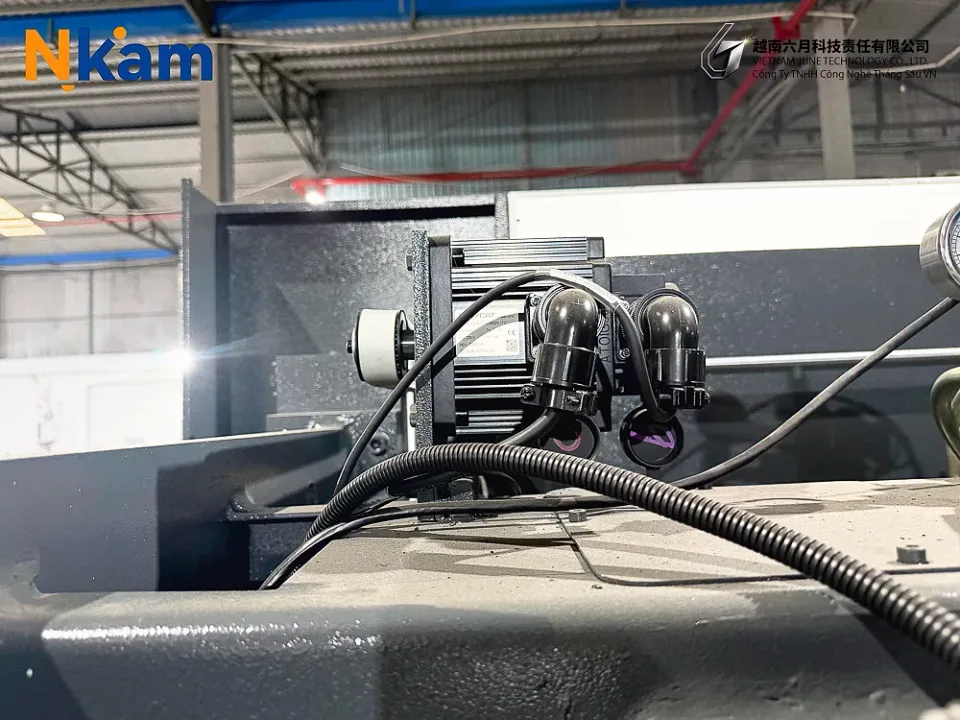

상세 이미지
8장
이 모델의 절곡력이 충분한지 확실하지 않으신가요?
기술 사양
CNC 프레스 브레이크 40T/1600 · TP10S 제어
소재, 부품 치수 및 예상 생산량과 비교하여 적합한 구성을 선택하세요.
Model40T/1600
Lực chấn danh nghĩa40 tấn (400 kN)
Chiều dài làm việc1600 mm

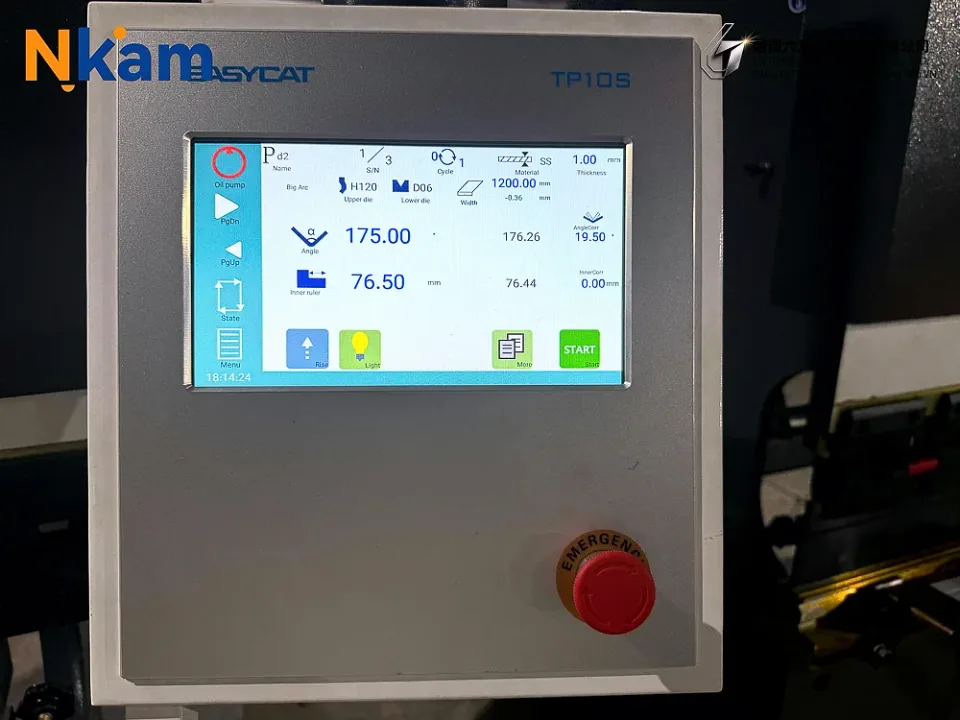

Hệ thống điều khiểnTP10S
Chiều dài bàn chấn1600 mm
Khoảng cách giữa hai trụ1250 mm
Độ sâu họng máy260 mm
Hành trình trượt (Y)150 mm
Chiều cao mở tối đa350 mm
Tốc độ trượtXuống nhanh: 100 mm/s Làm việc: 10 mm/s Hồi về: 70 mm/s
Động cơ chính4 kW
Bơm thủy lựcCP-13
Hệ điều khiển CNCTP10
Số trục điều khiển2 trục (X, Y)
Độ dày thành máy25 mm
Độ dày bàn trượt40 mm
Độ dày bàn đỡ40 mm
Hành trình trục X600 mm
Tốc độ trục X200 mm/s
Độ chính xác lặp lại trục X±0.10 mm
Độ chính xác định vị trục X±0.05 mm
Kích thước máy (D × R × C)2300 × 1150 × 2270 mm (không bao gồm tay đỡ trước)
Dung tích thùng dầu100 L
Hệ điều khiển CNCTP10S
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
구성
WE67K-40T/1600
공칭 절곡력400KN
작업대 길이1600mm
작업대 폭90mm
기둥 간격1250mm
램 행정150mm
램 속도Trượt xuống 160, hồi về 120, làm việc 8
주모터 출력4KW
CNC 시스템ET15
좌우 측판 두께30mm
램 두께40mm
받침판 두께40mm
백게이지 X축 행정520mm
백게이지 X축 속도350mm/s
백게이지 R축 행정160mm
백게이지 R축 속도200mm/s
X, R축 반복 정밀도±0.05mm
X, R축 위치 정밀도±0.02mm
기계 외형 치수2100×1500×2300mm
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
WE67K-40T/2000
공칭 절곡력400KN
작업대 길이2000mm
작업대 폭90mm
기둥 간격1600mm
목 깊이300mm
램 행정150mm
최대 개방 높이415mm
램 속도Trượt xuống 160, hồi về 120, làm việc 8
주모터 출력5.5KW
CNC 시스템ET15
제어 축 수4+1 trục (X, Y1, Y2, R+V)
좌우 측판 두께30mm
램 두께40mm
받침판 두께40mm
백게이지 X축 행정520mm
백게이지 X축 속도350mm/s
백게이지 R축 행정160mm
백게이지 R축 속도200mm/s
X, R축 반복 정밀도±0.05mm
X, R축 위치 정밀도±0.02mm
기계 외형 치수2600×1500×2300mm
오일 탱크 용량130 L
NKAM부품 사양은 요구에 따라 선택 가능하며, 최종 사양은 계약서에 명시됩니다.
