Máy chấn CNC · Model và cấu hình
Máy chấn CNC 170T/3200 · điều khiển ET15
Máy chấn CNC 170 tấn (1.700 kN), bàn chấn 3.200 mm, 4+1 trục, hành trình trượt 200 mm, động cơ chính 11 kW. Cho tôn dày và kết cấu thép. Có sẵn, đặt lịch xem máy thật.
Máy có sẵn tại Việt Nam · Hỗ trợ khách hàng toàn quốc
Báo giá đã bao gồm: VAT · Vận chuyển và lắp đặt tại địa điểm của bạn · Hướng dẫn vận hành · Bảo hành 12 tháng · Xem chính sách đầy đủ →
Chuyện máy móc, để chúng tôi lo.

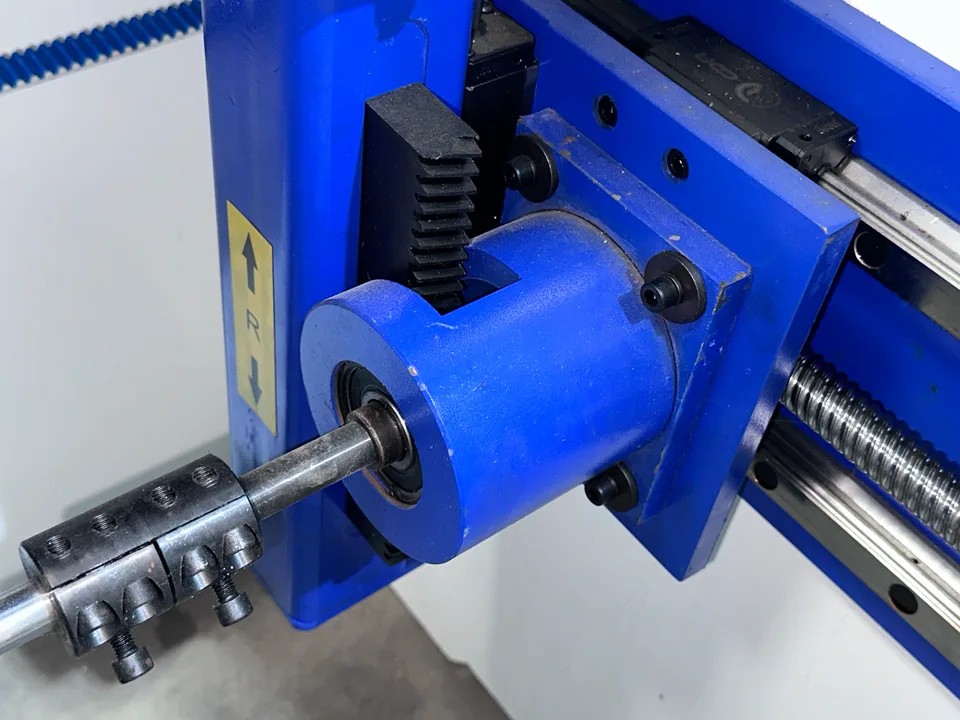

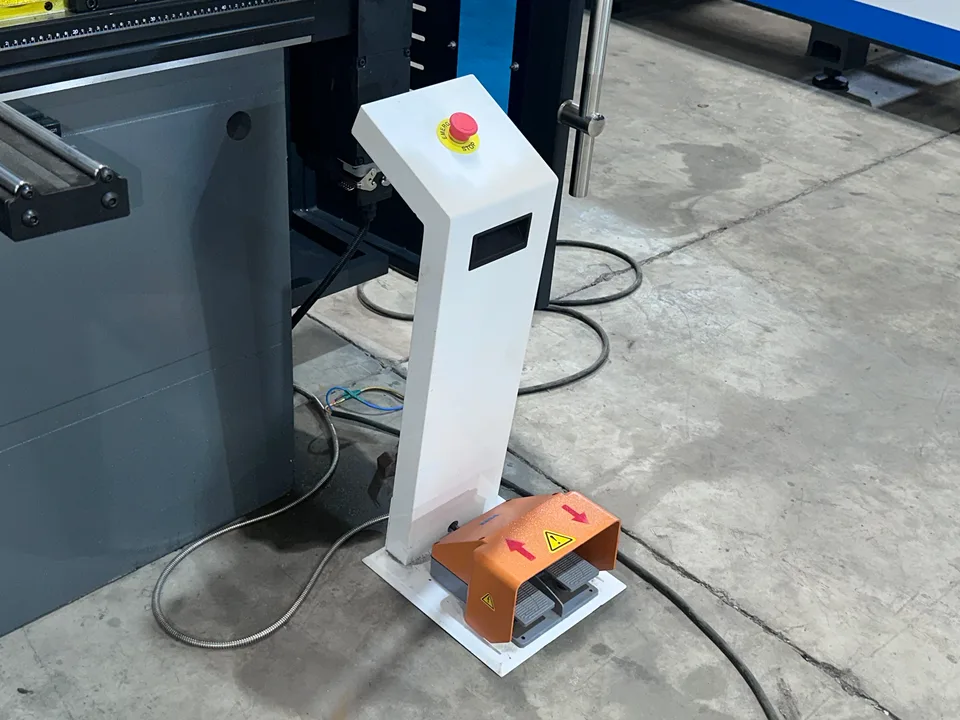

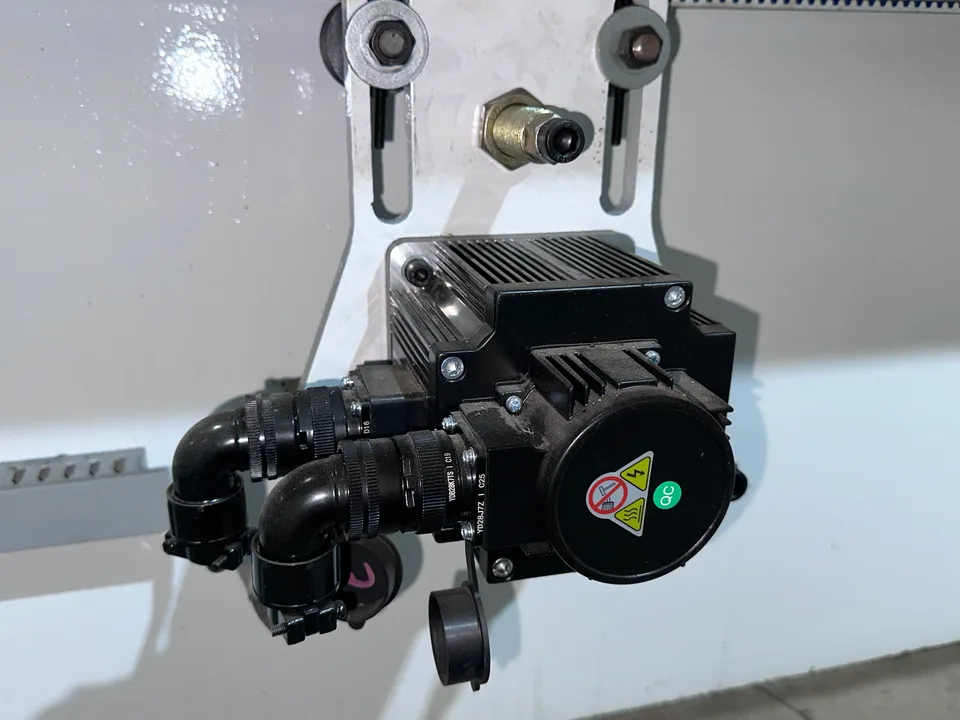

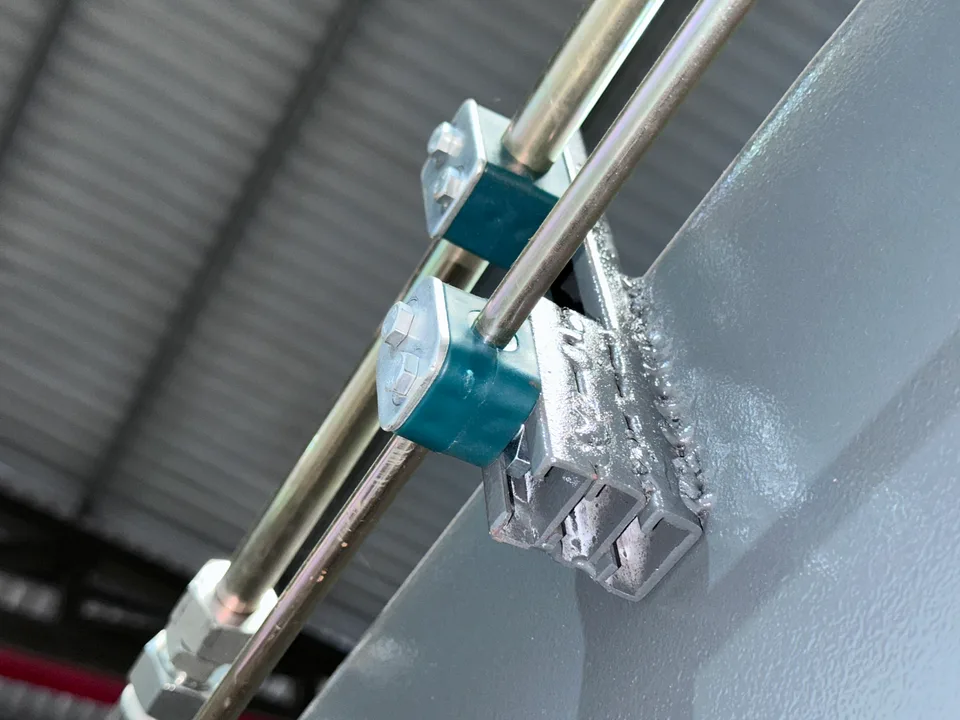

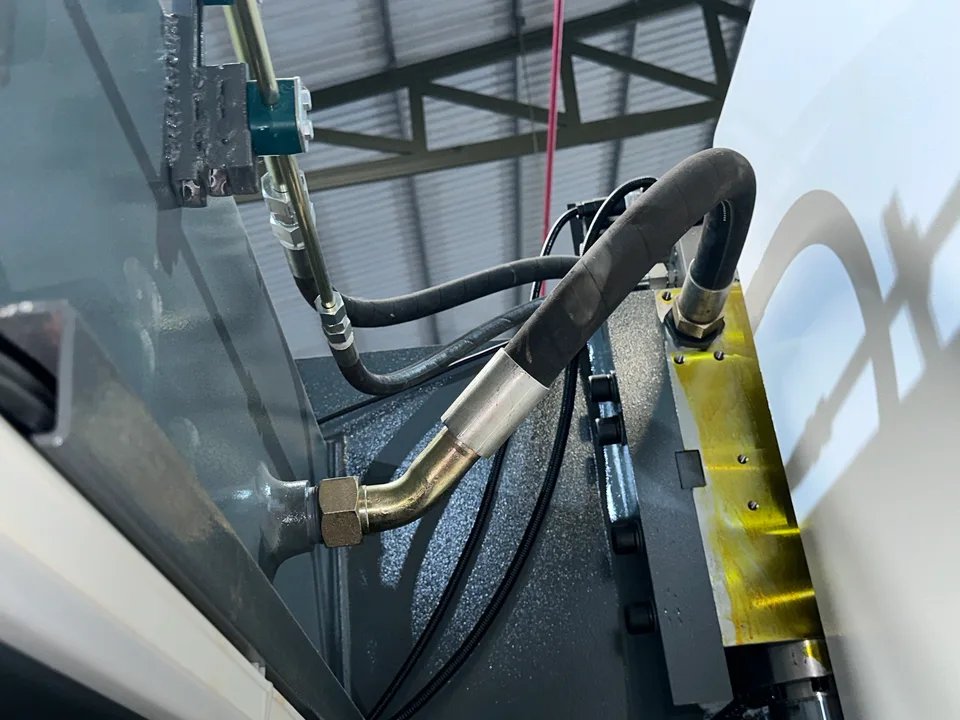

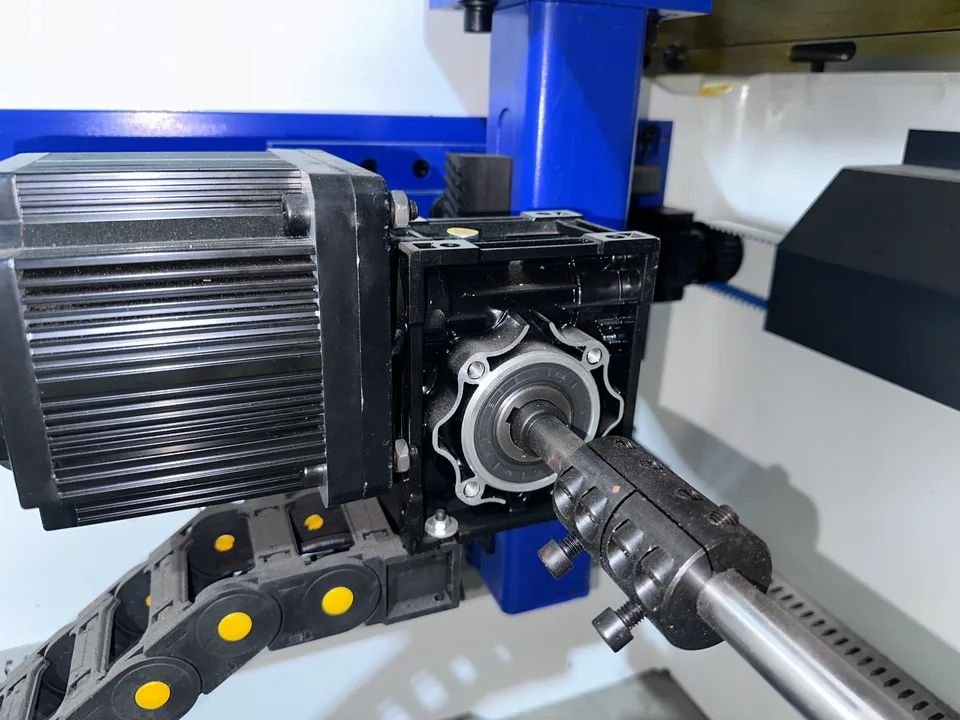

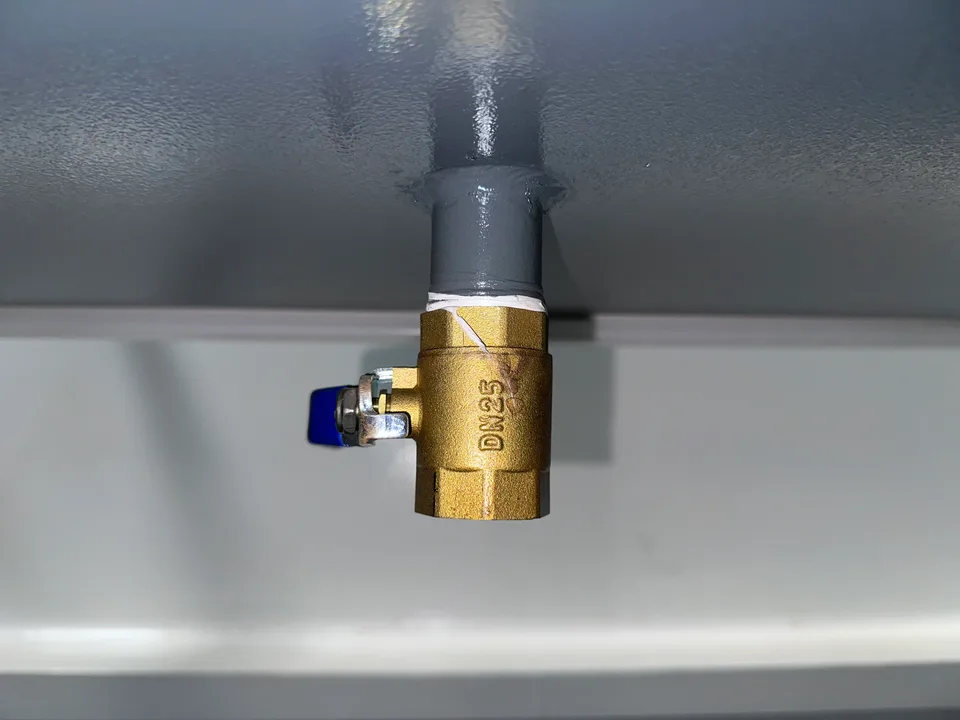

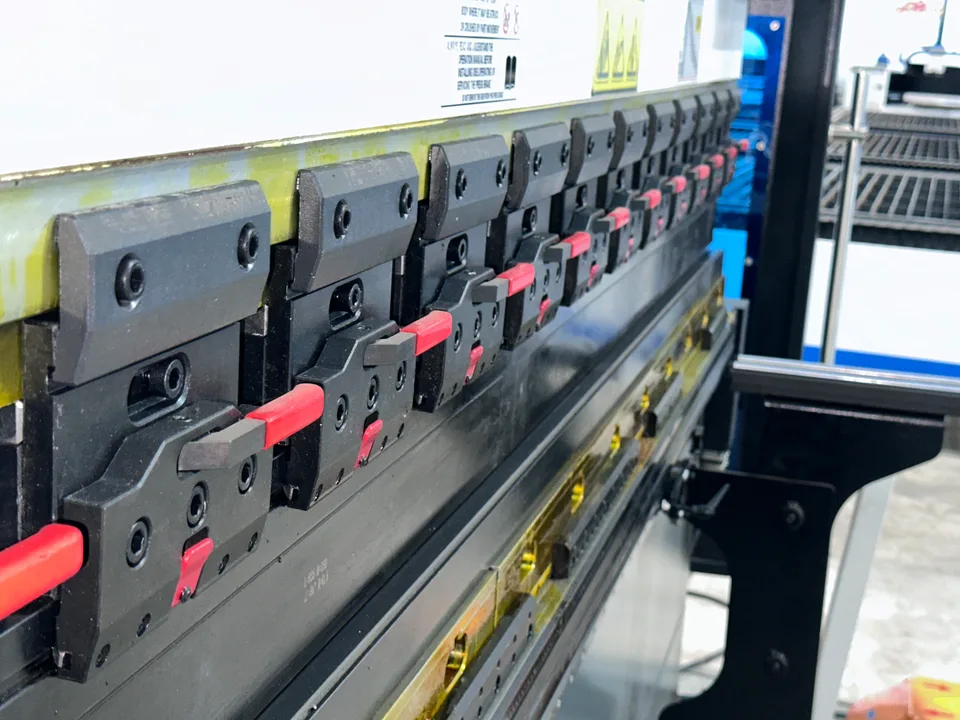

Ảnh chi tiết
10 ảnh
Không chắc model này đủ lực chấn?
Thông số kỹ thuật
Máy chấn CNC 170T/3200 · điều khiển ET15
Đối chiếu thông tin với vật liệu, kích thước chi tiết và sản lượng dự kiến để chọn cấu hình phù hợp.
Model170T/3200
Lực chấn danh nghĩa170 tấn
Chiều dài làm việc3200 mm
Hệ thống điều khiểnET15
Lực chấn định mức1700KN
Chiều dài bàn làm việc3200mm
Chiều rộng bàn làm việc90mm
Khoảng cách trụ2600mm
Độ sâu họng máy380mm
Hành trình thanh trượt200mm
Chiều cao mở tối đa480mm
Tốc độ thanh trượt: mm/sTrượt xuống 160 Hồi về 120 Làm việc 8
Công suất động cơ chính11KW
Bơm bánh răngCP-25
Hệ thống CNCET15
Số trục điều khiển4+1 trục（X、Y1、Y2、R+V）
Độ dày tấm thành trái/ phải60mm
Độ dày thanh trượt60mm
Độ dày tấm đỡ70mm
Hành trình trục X của cữ sau520mm
Tốc độ trục X của cữ sau350mm/s
Hành trình trục R của cữ sau160mm
Tốc độ trục R của cữ sau200mm/s
Độ chính xác lặp lại của trục X, R±0.05mm
Độ chính xác định vị của trục X, R±0.02mm
Kích thước máy4000×1800×2650mm
Dung tích thùng dầu300 L
Hệ thống CNCET15
NKAMCấu hình linh kiện có thể lựa chọn theo yêu cầu; cấu hình cuối cùng ghi rõ trong hợp đồng.
Cấu hình
WE67K-170T/2500
Lực chấn định mức1700KN
Chiều dài bàn làm việc2500mm
Chiều rộng bàn làm việc90mm
Khoảng cách trụ2000mm
Độ sâu họng máy380mm
Hành trình thanh trượt200mm
Chiều cao mở tối đa480mm
Tốc độ thanh trượtTrượt xuống 160, hồi về 120, làm việc 8
Công suất động cơ chính11KW
Hệ thống CNCET15
Số trục điều khiển4+1 trục (X, Y1, Y2, R+V)
Độ dày tấm thành trái/phải60mm
Độ dày thanh trượt60mm
Độ dày tấm đỡ70mm
Hành trình trục X của cữ sau520mm
Tốc độ trục X của cữ sau350mm/s
Hành trình trục R của cữ sau160mm
Tốc độ trục R của cữ sau200mm/s
Độ chính xác lặp lại của trục X, R±0,05mm
Độ chính xác định vị của trục X, R±0,02mm
Kích thước máy3300×1800×2700mm
Dung tích thùng dầu300 L
NKAMCấu hình linh kiện có thể lựa chọn theo yêu cầu; cấu hình cuối cùng ghi rõ trong hợp đồng.
WE67K-170T/3200
Lực chấn định mức1700KN
Chiều dài bàn làm việc3200mm
Chiều rộng bàn làm việc90mm
Khoảng cách trụ2600mm
Độ sâu họng máy380mm
Hành trình thanh trượt200mm
Chiều cao mở tối đa480mm
Tốc độ thanh trượtTrượt xuống 160, hồi về 120, làm việc 8
Công suất động cơ chính11KW
Hệ thống CNCET15
Độ dày tấm thành trái/phải60mm
Độ dày thanh trượt60mm
Độ dày tấm đỡ70mm
Hành trình trục X của cữ sau520mm
Tốc độ trục X của cữ sau350mm/s
Hành trình trục R của cữ sau160mm
Tốc độ trục R của cữ sau200mm/s
Dung tích thùng dầu300 L
NKAMCấu hình linh kiện có thể lựa chọn theo yêu cầu; cấu hình cuối cùng ghi rõ trong hợp đồng.
WE67K-170T/4000
Lực chấn định mức1700KN
Chiều dài bàn làm việc4000mm
Chiều rộng bàn làm việc90mm
Khoảng cách trụ3100mm
Độ sâu họng máy380mm
Hành trình thanh trượt200mm
Chiều cao mở tối đa480mm
Tốc độ thanh trượtTrượt xuống 160, hồi về 120, làm việc 8
Công suất động cơ chính11KW
Hệ thống CNCET15
Số trục điều khiển4+1 trục (X, Y1, Y2, R+V)
Độ dày tấm thành trái/phải60mm
Độ dày thanh trượt60mm
Độ dày tấm đỡ70mm
Hành trình trục X của cữ sau520mm
Tốc độ trục X của cữ sau350mm/s
Hành trình trục R của cữ sau160mm
Tốc độ trục R của cữ sau200mm/s
Độ chính xác lặp lại của trục X, R±0,05mm
Độ chính xác định vị của trục X, R±0,02mm
Kích thước máy4800×1800×2700mm
Dung tích thùng dầu300 L
NKAMCấu hình linh kiện có thể lựa chọn theo yêu cầu; cấu hình cuối cùng ghi rõ trong hợp đồng.
