Máy uốn ống thủy lực CNC DW130-2A-1S: Thông số và ứng dụng
Máy uốn ống thủy lực CNC DW130-2A-1S phù hợp với xưởng cần uốn ống kích thước lớn, có yêu cầu rõ về góc uốn và sản phẩm sau uốn. Bài viết dưới đây giúp kỹ thuật viên xem nhanh thông số và chuẩn bị dữ liệu trước khi chọn máy.

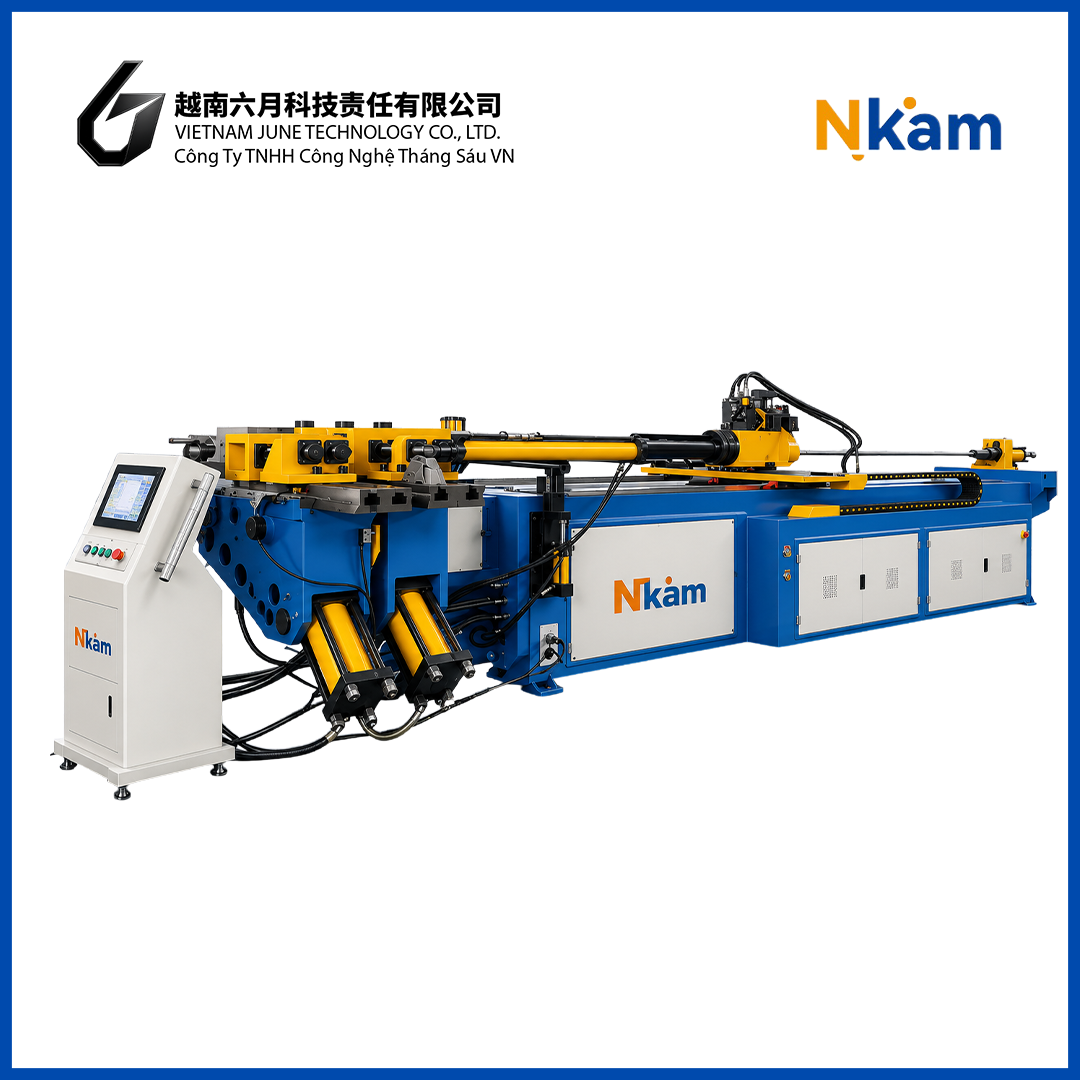

Hình 1: Máy uốn ống thủy lực CNC DW130-2A-1S trong xưởng sản xuất
1. Giới thiệu Máy uốn ống thủy lực CNC DW130-2A-1S
Máy uốn ống thủy lực CNC DW130-2A-1S dùng để uốn ống kim loại kích thước lớn theo chương trình cài sẵn. Máy hỗ trợ cấp liệu, lưu chương trình và phù hợp với xưởng làm khung ống, cụm ống công nghiệp hoặc chi tiết ống theo mã hàng lặp lại.
Với máy uốn ống thủy lực CNC DW130-2A-1S ở Công ty TNHH Công nghệ Tháng Sáu Việt Nam, kỹ thuật viên có thể xem nhanh bảng thông số dưới đây:
| Hạng mục | Thông số |
| Model | DW130CNC-2A-1S |
| Đường kính ống uốn tối đa | Φ120 x 8 mm |
| Bán kính uốn lớn nhất | R520 mm |
| Bán kính uốn nhỏ nhất | 1.5D ≤ R ≤ 3D |
| Góc uốn tối đa | 190° |
| Chiều dài cấp liệu lớn nhất | 3500 mm |
| Phương thức cấp liệu | Cấp thẳng / cấp liệu kẹp tuần hoàn |
| Độ chính xác uốn ống | ±0.1° |
| Số chương trình có thể lưu trữ | 500 |
| Kích thước máy | 7500 x 1600 x 1600 mm |
| Trọng lượng máy | 7800 kg |
Bảng 1. Thông số kỹ thuật Máy uốn ống thủy lực CNC DW130-2A-1S
Sau khi xem bảng thông số, kỹ thuật viên nên đối chiếu với kích thước ống thực tế, bản vẽ uốn và khoảng cách giữa các điểm uốn. Nếu thông số phù hợp, xưởng có thể uốn thử phôi mẫu để kiểm tra form trước khi đưa máy vào sản xuất.
2. Quy trình cài máy uốn ống thủy lực trước khi sản xuất hàng loạt
Trên máy uốn ống thủy lực CNC DW130-2A-1S, thợ vận hành có thể đưa ống thẳng vào khuôn hoặc dùng cụm kẹp để dịch chuyển phôi đến từng vị trí uốn đã cài đặt. Vì vậy, trước khi sản xuất hàng loạt, kỹ thuật viên nên cài máy và chạy mẫu theo các bước sau:
- Bước 1: Kiểm tra bản vẽ, đường kính ống, độ dày ống và bán kính uốn.
- Bước 2: Chọn khuôn uốn phù hợp với đường kính ống và bán kính cần làm.
- Bước 3: Cài góc uốn, chiều dài cấp liệu và trình tự uốn trên bộ điều khiển.
- Bước 4: Chọn phương thức cấp liệu phù hợp với chiều dài phôi.
- Bước 5: Chạy thử 1–3 phôi mẫu để đo lại góc uốn, vị trí uốn và form ống.
- Bước 6: Lưu chương trình khi mẫu đã đạt yêu cầu.
Với máy uốn ống thủy lực, chương trình cũ chỉ nên xem là dữ liệu nền. Trước khi chạy lại mã hàng cũ, kỹ thuật viên vẫn cần kiểm tra khuôn, phôi và mẫu đầu ca.
[Hình 2: Màn hình cài chương trình của máy uốn ống thủy lực]
3. Ứng dụng máy uốn ống thủy lực trong sản xuất
3.1. Ngành ô tô, xe chuyên dụng và thiết bị vận chuyển
Trong ngành ô tô, xe chuyên dụng hoặc thiết bị vận chuyển, máy có thể dùng để uốn khung phụ trợ, tay nắm, ống kết cấu và thanh bảo vệ. Các chi tiết này cần bám theo góc uốn, khoảng cách trên bản vẽ để khi hàn hoặc lắp ráp không phải chỉnh lại nhiều.
3.2. Ngành cơ khí công nghiệp
Ở nhóm cơ khí công nghiệp, máy uốn ống thủy lực CNC DW130-2A-1S có thể dùng cho khung bảo vệ máy, giá đỡ thiết bị, thanh giằng và khung xe đẩy. Các chi tiết này cần bám kích thước bản vẽ để khi hàn, lắp hoặc bắt bulong giúp thợ hạn chế chỉnh sửa lại.
[Hình 3: Khung ống công nghiệp sau khi uốn của máy uốn ống thủy lực DW130CNC]
3.3. Ngành xây dựng và kết cấu thép
Với ngành xây dựng hoặc kết cấu thép, máy có thể hỗ trợ uốn ống cho lan can, tay vịn, khung phụ trợ, khung bảo vệ hoặc các chi tiết ống theo bản vẽ. Nếu chi tiết không khớp điểm lắp, công đoạn lắp ráp ngoài công trình sẽ tốn thêm thời gian chỉnh sửa.
3.4. Sản xuất chi tiết ống theo mã hàng lặp lại
Ngoài các ngành cụ thể, DW130CNC-2A-1S còn phù hợp với xưởng làm nhiều mã hàng ống lớn theo đơn lặp lại. Với dạng sản xuất này, kỹ thuật viên có thể lưu chương trình để lần sau thao tác nhanh hơn, giảm thời gian setup từ đầu.
4. Chọn máy uốn ống thủy lực theo nhu cầu gia công
Muốn biết máy uốn ống thủy lực có hợp với xưởng hay không, kỹ thuật viên không nên chỉ nhìn mỗi đường kính uốn tối đa. Trước khi chọn máy, nên chuẩn bị vài thông tin cơ bản sau:
- Bản vẽ chi tiết ống cần uốn.
- Đường kính ngoài và độ dày thành ống.
- Vật liệu ống đang dùng.
- Bán kính uốn, góc uốn và chiều dài phôi.
- Mẫu sản phẩm hoặc hình ảnh thực tế nếu có.
Những dữ liệu này giúp Công ty TNHH Công Nghệ Tháng Sáu Việt Nam tư vấn máy sát nhu cầu hơn, nhất là với xưởng làm ống lớn hoặc nhiều mã hàng khác nhau.
Máy uốn ống thủy lực CNC DW130-2A-1S phù hợp với xưởng cần uốn ống lớn, cấp liệu dài, lưu chương trình và chạy lặp lại theo bản vẽ. Nếu doanh nghiệp đang tìm dòng máy uốn ống phù hợp, Công ty TNHH Công Nghệ Tháng Sáu Việt Nam là một đơn vị rất đáng cân nhắc.
